Bloccaggi di trazione a 5 assi precisi con accesso facilitato al pezzo da lavorare
Il sistema di bloccaggio a trazione modulare di IMAO è un sistema di bloccaggio per la lavorazione a 5 assi con una ripetibilità di posizionamento precisa di 0,005 mm.
Il bloccaggio a tirato verso il basso consente un accesso facilitato al pezzo da lavorare e permette di lavorare da cinque lati, con conseguente migliore precisione di lavorazione con un'unica impostazione.
Questo semplice sistema meccanico offre un posizionamento e un bloccaggio facile e preciso per la lavorazione a 5 assi.
Video dei prodotti
CARATTERISTICHE
Bloccaggio a tirato verso il basso
Il pezzo viene bloccato tirando le viti di serraggio, il che comporta:
- Nessuna interferenza con l'utensile
- Migliore precisione di lavorazione grazie alla finitura in un unico setup
- Idoneità alla lavorazione a 5 assi
Eccellente ripetibilità
La ripetibilità di 0,005 mm è ottenuta grazie al doppio contatto della rastremata del perno di serraggio e la faccia del pezzo.
Bloccaggio rapido e agevole
Posizionamento e bloccaggio in un'unica operazione
Basta ruotare tre volte con una chiave esagonale
I perni di bloccaggio sono facili da installare
ALTRE CARATTERISTICHE
Perni Di Elevazione per Sollevamento Pezzo
Consentono accesso facilitato al pezzo da lavorare durante la lavorazione in prossimità dei modulo di bloccaggio.
ESEMPI PRATICI
CASO 1 Il sistema di bloccaggio tirato verso il basso con elevata ripetibilità di posizionamento ha ridotto di un quarto il tempo di setup!
TOYO MACHINE MFG. produce componenti per macchine utensili e macchinari industriali. I pezzi sono stati lavorati in tre processi con il Sistema di bloccaggio modulare a trazione IMAO, che tira verso il basso le viti di serraggio montate sul fondo dei pezzi.
Nel primo processo, i fori di montaggio per le perni di bloccaggio vengono preparati sul retro del pezzo utilizzando un centro di lavoro verticale. Nel secondo processo, il pezzo viene posizionato orizzontalmente su un centro di lavoro orizzontale e bloccato con il bloccaggio modulare a trazione per lavorare le superfici laterali. Nella fase finale, il pezzo viene nuovamente bloccato con il sistema di bloccaggio modulare a trazione sulla cubo di staffaggio e la superficie superiore viene rifinita con un centro di lavoro orizzontale.
In passato, dovevano correggere la posizione del pezzo nel secondo e terzo processo per garantire che la superficie di riferimento fosse perfettamente parallela al pallet della macchina. La misurazione della superficie di riferimento e le ripetute regolazioni di precisione della posizione del pezzo richiedevano molto tempo. Inoltre, i pezzi dovevano essere lavorati da posizioni diverse, il che rendeva difficile il bloccaggio. Ogni volta che l'area di lavorazione veniva cambiata, dovevano fermare la macchina per spostare le staffe di bloccaggio convenzionali per evitare interferenze con gli utensili. TOYO MACHINE ha ritenuto che questa complessa configurazione, che causa una riduzione del tasso di funzionamento della macchina, costituisse un problema importante.
Questo li ha portati ad adottare il sistema di bloccaggio modulare a trazione di IMAO come attrezzatura del secondo e terzo processo per il posizionamento e il bloccaggio rapido del pezzo, anche per la lavorazione su 5 lati. Ora è possibile posizionare rapidamente il pezzo in lavorazione semplicemente inserendo le perni di bloccaggio nei moduli di bloccaggio, eliminando la necessità di regolazioni di precisione. Il bloccaggio a tirato verso il basso consente di bloccare il pezzo senza interferenze con l'utensile ed elimina la necessità di cambiare la posizione dei morsetti.
Il tempo di setup è stato ridotto da 105 minuti a 25 minuti per il secondo e il terzo processo. Il tempo e l'impegno necessari per l'allestimento delle attrezzature sono stati notevolmente ridotti grazie all'eliminazione della necessità di spostare i bloccaggi.
TOYO MACHINE ha migliorato l'allestimento e il tasso di funzionamento della macchina utilizzando il sistema di bloccaggio modulare a trazione.
PRODOTTI
Moduli di bloccaggio
Individuare e bloccare un pezzo con le perni di bloccaggio.
Può essere accoppiato con ogni tipo di moduli di bloccaggio per aumentare l'altezza.
Disponibili in versione flangiato, doppio e singolo.
CP150
MODULI DI BLOCCAGGIO (flangiato)
- Design flangiato a basso profilo
- Facile montaggio con viti
CP151
MODULI DI BLOCCAGGIO (doppio)
- Tipo flessibile con meccanismo di bloccaggio in alto e in basso
CP152
MODULI DI BLOCCAGGIO (singolo)
- Design cilindrico con ingombro ridotto
- Per un accoppiamento preciso
Perni di bloccaggio
Attaccato alla parte inferiore del pezzo da lavorare per tirarlo verso il basso.
CP155-L
PERNI DI BLOCCAGGIO E CENTRAGGIO
- Per posizionamento preciso
- L'intera le superficie conica è il riferimento
CP155-D
PERNI DI ELEVAZIONE E CENTRAGGIO
- Per posizionamento preciso
- Superfici coniche diagonali sono il riferimento
CP156
PERNI DI BLOCCAGGIO E CENTRAGGIO
- Per bloccaggio
- Nessuna funzione di posizionamento
PERNI DI ELEVAZIONE
Per la lavorazione vicino a dei moduli di bloccaggio
CP155-LS
PERNI DI ELEVAZIONE E CENTRAGGIO
- Per posizionamento preciso
- L'intera le superficie conica è il riferimento
CP155-DS
PERNI DI ELEVAZIONE E CENTRAGGIO
- Per posizionamento preciso
- Superfici coniche diagonali sono il riferimento
CP156-S
PERNI DI ELEVAZIONE
- Per bloccaggio
- Nessuna funzione di posizionamento
Accessori
CP157

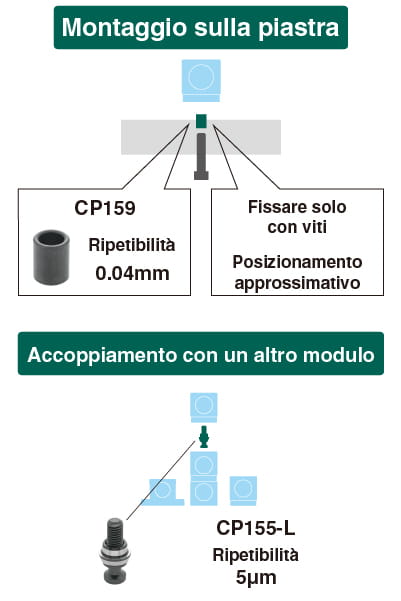

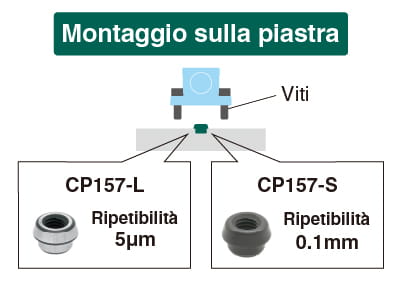

BUSSOLE CONICHE DI CENTRAGGIO
- Per il posizionamento dei moduli flangiato
CP158

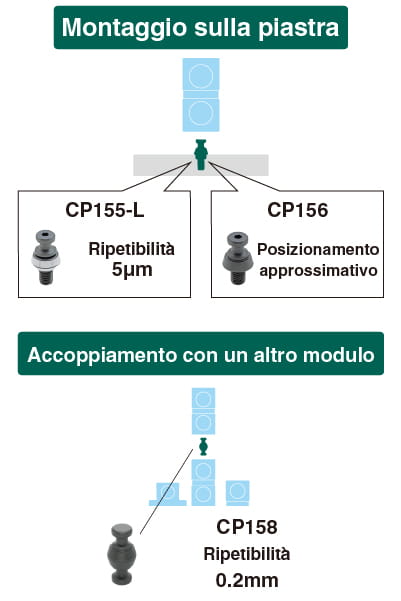

PERNI DI BLOCCAGGIO DOPPIO
- Per l'accoppiamento con moduli di tipo doppio
CP159
BUSSOLE DI CENTRAGGIO
- Per il posizionamento dei moduli singolo
Attacco frontale
Il modulo aperto e il perno a gancio permettono un fissaggio sicuro e rapido.
CP160
MODULI DI BLOCCAGGIO (attacco frontale)
- Per i centri di lavoro orizzontali
CP165-LH
PERNI DI BLOCCAGGIO E CENTRAGGIO (attacco frontale)
- Per posizionamento preciso con gancio
CP165-L
PERNI DI BLOCCAGGIO E CENTRAGGIO
- Per posizionamento preciso senza gancio
CP166-H
PERNI DI BLOCCAGGIO (attacco frontale)
- Per bloccaggio con gancio
CP166
PERNI DI BLOCCAGGIO
- Per bloccaggio senza gancio
