Morsetto di qualsiasi forma!

Bloccare il modulo esterno/interno!

Bloccaggi sul perimetro del pezzo con ganascia lavorabile sono perfette per i pezzi di forma irregolare.
Il semplice bloccaggio della forma esterna/interna elimina la necessità di attrezzature personalizzate.

Video dei prodotti

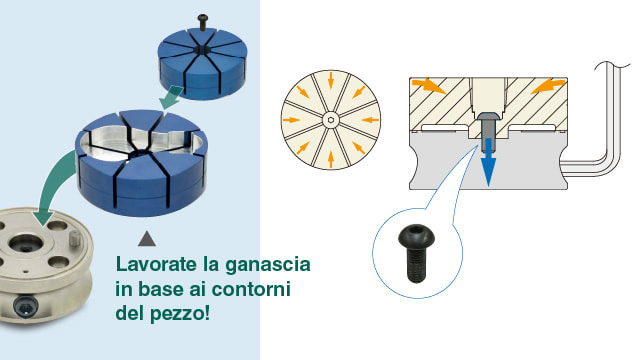

BLOCCAGGIO ESTERNO DELLA FORMA

Corsa di serraggio: 0,3 mm di diametro

Il cilindro a camme viene serrato, la parte centrale inferiore della ganascia viene tirata verso il basso.

Allo stesso tempo, le 8 sezioni delle ganasce si inclinano verso il centro per il bloccaggio.

Forza di bloccaggio

Diametro della ganascia	Forza di serraggio massima
φ65	4,5kN
φ90	7kN
φ120	10kN
φ160	12kN

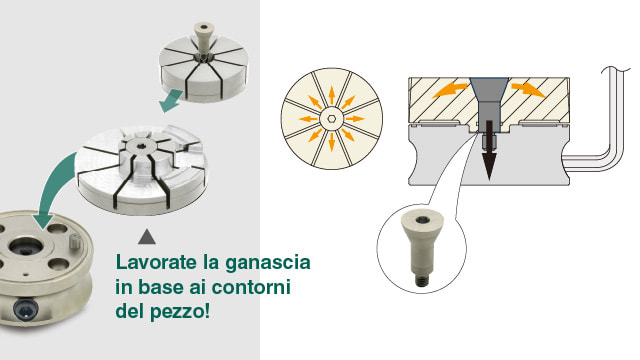

BLOCCAGGIO INTERNO DELLA FORMA

Corsa di serraggio: 0,3 mm di diametro

Il cilindro della camma viene serrato, la vite conica viene tirata verso il basso.

Allo stesso tempo, le 8 sezioni delle ganasce si espandono per il bloccaggio.

Forza di bloccaggio

Diametro della ganascia	Forza di serraggio massima
φ65	4,5kN
φ90	7kN
φ120	10kN
φ160	10kN

ESEMPI DI APPLICAZIONE

Bloccaggio del pezzo a basso profilo
Ganascia di serraggio della forma interna

Può bloccare pezzi sottili distribuendo la forza di serraggio attraverso 8 sezioni di ganasce.

Si noti che la coppia di serraggio viene controllata utilizzando strumenti adeguati in riferimento ai dati forniti dalla curva di prestazione.

Serraggio di più pezzi
Ganascia di serraggio della forma esterna

Il corpo cilindrico di dimensioni ridotte consente il bloccaggio di più pezzi in spazi limitati.

Attrezzatura per compiti temporali
Ganascia di serraggio della forma esterna

Può essere montato sulla morsa esistente fissando la piastra di fissaggio.

Attrezzatura per tornio
Ganascia di serraggio della forma esterna

Può serrare forme strane che un mandrino non può serrare.

Casi di studio

CASO 1 Portapezzo multiplo su centro di lavoro a 5 assi attrezzato con i bloccaggi a ganasce lavorabili.

KINKI KOGYO inc. che produce componenti per cilindri idraulici e varie altre parti metalliche, utilizza sul proprio centro di lavoro a 5 assi i bloccaggi a ganasce lavorabili IMAO per la lavorazione di vari pezzi. Questo centro di lavoro è stato introdotto per eseguire lavorazioni completamente automatizzate e utilizzato per lavorare parti di cilindri idraulici in acciaio e acciaio inossidabile.

In passato, poteva essere bloccato solo un pezzo alla volta, utilizzando diversi tipi di morse o dispositivi dedicati. Ciò richiedeva l'acquisto di un gran numero di morse, con alti costi economici e tempi più lunghi di installazione.

Per risolvere questo problema, KINKI KOGYO ha introdotto l'utilizzo dei bloccaggi a ganasce lavorabili IMAO, posizionandone quattro su una piastra di fissaggio per bloccare più pezzi alla volta. Ciò ha consentito di aumentare il tempo di funzionamento della macchina durante la notte.

KINKI KOGYO ha in programma di sostituire le ganasce per bloccare anche altri tipi di pezzi. Sono soddisfatti dell'elevata forza di serraggio di questi bloccaggi, grazie al design a forma di pinza.Sono inoltre soddisfatti delle dimensioni compatte che consentono installazioni multiple e della flessibilità di utilizzo, per cui è possibile serrare sia all'interno che all'esterno dei pezzi semplicemente sostituendo le ganasce.
