Präzise 5-Achs-Zugspanner mit optimale Zugänglichkeit zum Werkstück

Das Modulares Zugspannsystem von IMAO ist ein Werkstückspannsystem für die 5-Achs-Bearbeitung mit einer präzisen wiederholgenauigkeit von 0,005 mm.
Die Niederzugspannung ermöglicht eine optimale Zugänglichkeit für die Bearbeitung des Werkstücks von fünf Seiten, was zu einer höheren Bearbeitungsgenauigkeit in einer Aufspannung führt.
Dieses einfache Mechanisches System ermöglichen eine einfaches u. präzise Positionieren und Spannen für die 5-Achs-Bearbeitung.

Produktvideo

FEATURE

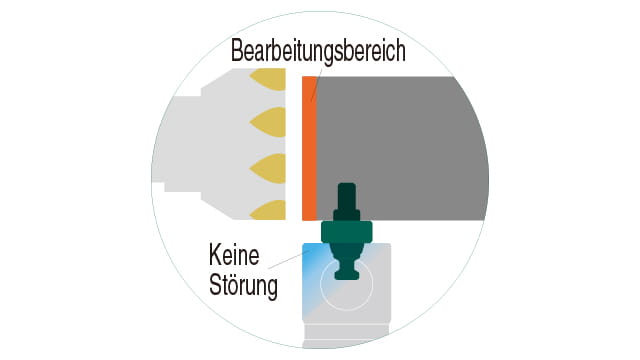

Niederzugspannung

Werkstück wird durch das Einziehen der Spannbolzen gespannt, was zu Folgendem führt:

Keine Werkzeugstörungen
Höhere Bearbeitungsgenauigkeit durch Fertigstellung in einem Rüstung
Eignung für 5-Achs Bearbeitung

Hervorragende Wiederholgenauigkeit

0,005 mm Wiederholgenauigkeit wird durch den zweifachen Oberflächenkontakt des Spannbolzen und des Werkstücks erreicht.

Schnelles & einfaches Spannen

Positionieren und Spannen in einem Schritt

Einfach drei Mal drehen mit einem Sechskantschlüssel drehen

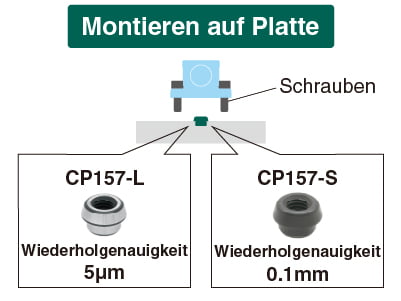

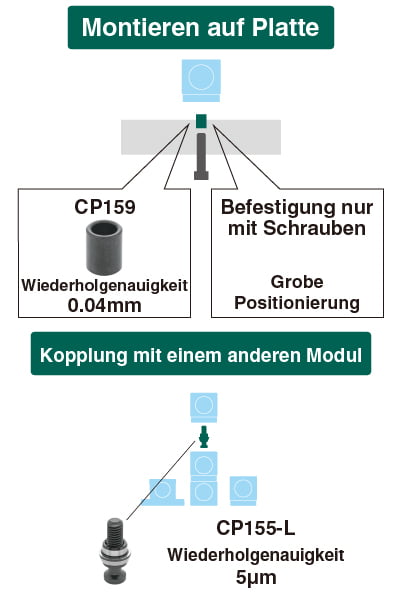

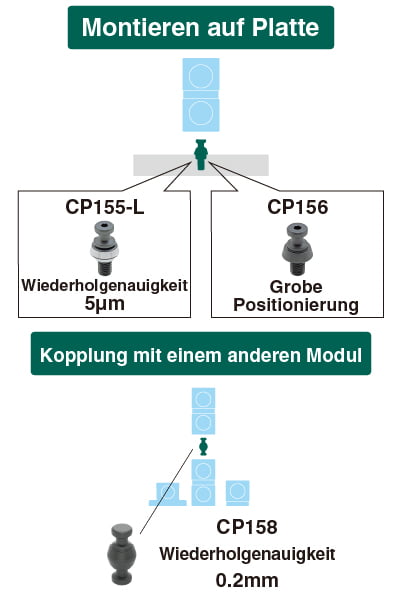

Spannbolzen sind einfach zu montieren

ZUSÄTZLICHES FEATURE

Höhenbolzen für die Werkstückanhebung

Bieten einen einfachen Zugänglichkeit zum Werkstück während der Bearbeitung in der Nähe der Spannmodule.

Produkt Katalog

ANWENDERBERICHT

Fall 1 Das Niederzugspannsystem mit hoher Wiederholgenauigkeit reduziert die Rüstzeit um ein Viertel!

TOYO MACHINE MFG. stellt Teile für Werkzeugmaschinen und Industriemaschinen her. Sie bearbeiten verschiedene Werkstücke mit einer Größe von 300 bis 700 mm im Quadrat in drei Prozessen mit dem Modularen Zugspannsystem von IMAO, das die an der Unterseite der Werkstücke angebrachten Spannschrauben nach unten zieht.

Im ersten Arbeitsgang werden auf der Rückseite des Werkstücks mit einem vertikalen Bearbeitungszentrum die Befestigungslöcher für die Spannbolzen vorbereitet. Im zweiten Verfahren wird das Werkstück horizontal auf ein horizontales Bearbeitungszentrum gelegt und mit dem Modularen Zugspannsystem zur Bearbeitung der Seitenflächen eingespannt. Im letzten Schritt wird das Werkstück wieder mit dem Modularen Zugspannsystem auf den rechteckigen Spannturm gespannt und die Oberfläche mit einem horizontalen Bearbeitungszentrum bearbeitet.

In der Vergangenheit mussten sie die Position des Werkstücks im zweiten und dritten Arbeitsgang korrigieren, um sicherzustellen, dass die Referenzfläche perfekt parallel zur Maschinenpalette verläuft. Die Messung der Referenzfläche und die wiederholte Feinjustierung der Werkstückposition waren sehr zeitaufwändig. Außerdem mussten die Werkstücke in verschiedenen Positionen bearbeitet werden, was ihre Aufspannung erschwerte. Jedes Mal, wenn der Bearbeitungsbereich geändert wurde, musste die Maschine angehalten werden, um die konventionellen Spanneisen zu verschieben, damit das Werkzeug nicht eingreift. TOYO MACHINE betrachtete diesen komplexen Rüstung, der zu einer Verringerung der Maschinenbetriebsrate führt, als ein großes Problem.

Dies veranlasste sie, das modulare Zugspannsystem von IMAO als Vorrichtung für den zweiten und dritten Prozess zur schnellen Werkstückpositionierung und Spannen sowie zur 5-Seiten-Bearbeitung einzusetzen. Das Werkstück kann nun durch einfaches Einsetzen der Spannbolzen in die Spannmodule schnell positioniert werden, eine Feinjustierung entfällt. Das Niederzugspannen ermöglicht das Spannen des Werkstücks ohne Werkzeugstörungen und macht eine Positionsänderung der Spanner überflüssig.

Die Rüstzeit konnte von 105 Minuten auf 25 Minuten für den zweiten und dritten Prozess reduziert werden. Der Zeit- und Arbeitsaufwand für das Einrichten der Vorrichtungen wurde erheblich reduziert, da die Spanner nicht mehr bewegt werden mussten.

TOYO MACHINE hat mit dem Modularen Zugspannsystem das Einrichten und die Maschinenbetriebsrate verbessert.
