Serrage robotisé de pièces avec les Serrages Nutrunner !
Pinces mécaniques pour l'automatisation
L'automatisation du serrage par les Serrages Nutrunner d'Imao constitue une alternative aux serrages hydrauliques.
Le serrage à l'aide d'une clé installée sur un robot actionne les bridages Nutrunner pour maintenir les pièces avec une force de serrage élevée dans les chaînes d'usinage et d'assemblage.
La conception mécanique ne nécessite pas de tuyauterie et raccords hydrauliques et simplifie la conception et la maintenance des appareils.
Les serrages robotisés d'IMAO permettent un serrage automatisé des pièces avec un temps de préparation des montages plus court et un coût de fixation plus faible que les pinces hydrauliques.
Vidéo du produit
Caractéristiques
Serrage de la tête hexagonale avec Nutrunner
Permet le serrage et le desserrage automatisés dans les lignes de production robotisées.
Force de serrage élevée
Force de serrage de 10 kN pour les applications lourdes
Idéal pour les lignes d'usinage et d'assemblage
Serrage mécanique sans tuyaux ni raccords hydrauliques
Facilite la conception et l'entretien des dispositifs de fixation, réduit les coûts de fixation et permet le transfert des palettes.
Caractéristique supplémentaire
Bras de serrage sur mesure le cas échéant
pour répondre aux exigences des applications des clients

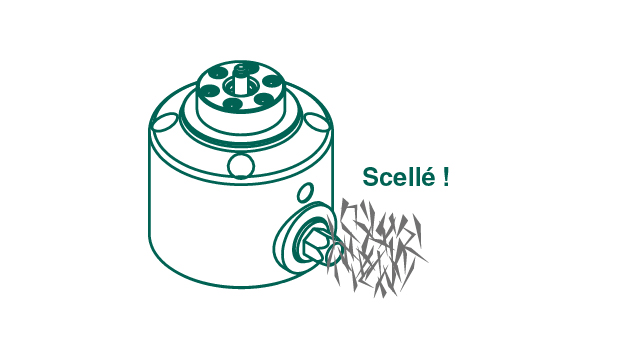

Scellé pour prévenir le liquide de refroidissement, la poussière et les copeaux
Longue durée de vie avec un minimum d'entretien
ETUDE DE CAS
CAS 1 Le serrage robotisé des pièces a permis de décupler le volume de production !
Matsuura Machinery Corporation est un fabricant de machines-outils qui propose des technologies innovantes dans le monde entier. Ils utilisent les serrages à tirer et les serrages pivotant Nutrunner d'IMAO dans leurs fixations pour les palettes et les boîtiers de broches des centres d'usinage à 5 axes.
Matsuura a été chargé d'augmenter la production de palettes pour permettre l'utilisation des palettes de la machine existante au nouveau centre d'usinage 5 axes. Ils ont envisagé d'utiliser la même installation de fabrication pour l'usinage de nuit, mais ont décidé de ne pas le faire parce que la préparation des pièces nécessite de la force de travail, même pendant la nuit. Ils ont finalement décidé de transférer l'usinage des palettes à la ligne du système de fabrication flexible (FMS) équipée de robots, qui usinaient d'autres pièces.
Pour fabriquer la palette, la surface inférieure est d'abord usinée pour réaliser 4 trous taraudés au préalable à l'aide d'un autre centre d'usinage. L'opérateur installe des vis de serrage dans les trous taraudés et introduit la pièce dans la station d'installation, puis le robot l'achemine vers le dispositif de fixation. Un autre robot serre les serrages à tirer Nutrunner sur la fixation pour l'usinage des surfaces supérieures et latérales. Cela a permis aux robots seuls de travailler la nuit et d'augmenter considérablement la production de palettes, qui est passée de une à dix par jour.
L'équipe d'ingénieurs de Matsuura a alors décidé de transférer la production de plusieurs boîtiers de broches sur la même ligne FMS pour plus d'efficacité. Lors de la première opération, le robot transfère la pièce sur la 1ère fixation et serre les serrages pivotant Nutrunner pour réaliser des trous taraudés sur la surface inférieure. Lors de la deuxième opération, le boîtier de la broche est fixé manuellement sur la deuxième fixation équipée de vis de serrage et introduit dans la station d'installation. The 2nd is transported by the robot to the machine pallet, and is clamped to the pallet by Nutrunner pull clamps to machine the top and side surfaces.
Matsuura a non seulement réalisé une augmentation significative de sa production grâce à la fixation robotisée, mais elle a également permis l'usinage efficace d'une grande variété de pièces sur la même ligne en utilisant les serrages Nutrunner comme fixation universelle. Les opérateurs sont désormais en mesure d'effectuer des tâches à plus grande valeur ajoutée en confiant à des robots le soin de procéder à de simples changements de pièces et de fixations. Ils apprécient également que la conception mécanique des serrages Nutrunner d'IMAO simplifie la conception et la maintenance des fixations par rapport aux fixations hydrauliques, et qu'elle soit également rentable.
GAMME
PTSW3 Nouveau
SERRAGES PIVOTANT NUTRUNNER
- Le bras de serrage pivote positivement le long de la rainure spirale intérieure
- Fournit un serrage rigide en s'encastrant dans la plaque
- Peut être utilisé avec un bras de serrage customisé
PTSW2
SERRAGES PIVOTANT NUTRUNNER
- Le bras de serrage pivote positivement le long de la rainure spirale intérieure
- La conception à brides permet un montage facile sur les plaques
- Peut être utilisé avec un bras de serrage customisé
PTSC1 Nouveau
SERRAGES LATÉRAUX NUTRUNNER
- La tête hexagonale sur le dessus permet d'accéder facilement aux nutrunner
- La mâchoire va et vient positivement.
- Les grippeurs peuvent être montés sur la mâchoire
PTPD1 Nouveau
SERRAGES À TIRER NUTRUNNER
- Serrage direct de la pièce en tirant sur le trou taraudé de la pièce à l'aide de la vis de serrage intégrée
- La vis de serrage se rétracte dans le corps au fur et à mesure que la pièce est chargée.
- Applicable aux trous taraudés M12/M16 (autres tailles disponibles sur demande)
PTPD
SERRAGES À TIRER NUTRUNNER
- Le serrage de la pièce se fait en tirant vers le bas les vis de serrage montées sur la pièce.
- Permet un chargement et un déchargement faciles des pièces par les robots, car les vis de serrage servent de guide.
PTPD-M
VIS DE SERRAGE
PTNS1 Nouveau
SUPPORTS DE PIÈCES NUTRUNNER
- Empêcher les vibrations et les déviations de la pièce par l'action de la nutrunner
- Des pointes de support peuvent être montées sur le piston
PTRC1 Nouveau
UNITÉS D'EXTENSION
- Convient à l'utilisation à distance des Serrage à tirer Nutrunner et Supports de Pièces.
