Verrouillage rapide et localisation précise pour le changement de machine !

Serrages d'indexation à one-touch

Catalogue produit

Serrages d'indexation à one-touch sont des serrages rapide avec localisation précise pour le réglage de la position par glissement ou rotation.
Le contact de surface conique offre une répétabilité de + / 0,05 et un marquage ON / OFF et un clic élimine l'erreur humaine.

Vidéo du produit

Fonctionnalité

Serrage rapide

Juste un quart de tour du bouton

Opération facile

Localisation de surface conique

Pas d'espace par contact de surface conique

Répétabilité de localisation: +/- 0,05

Force de serrage élevée et charge axiale admissible

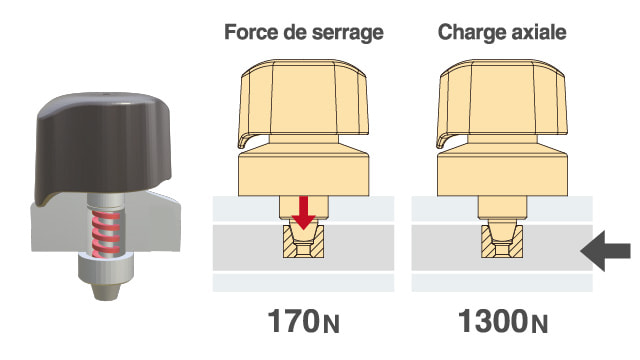

Force de serrage 170N par le mécanisme de verrouillage à came d'origine

Aucun déplacement par charge axiale

Sécurité visible

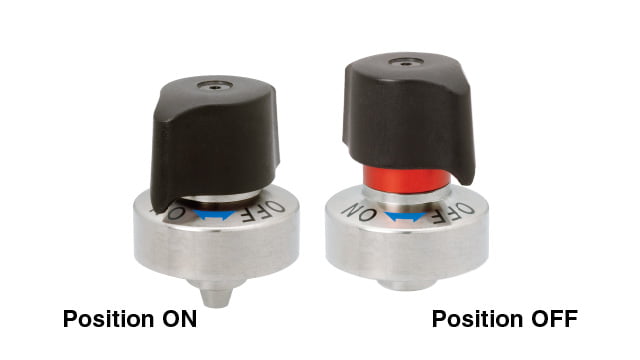

Le bouton clique lors du serrage. (ON)

L'indicateur rouge apparaît lors du desserrage. (OFF)

Fonctionnalité supplémentaire

Style à bride ou style fileté

Style à brides

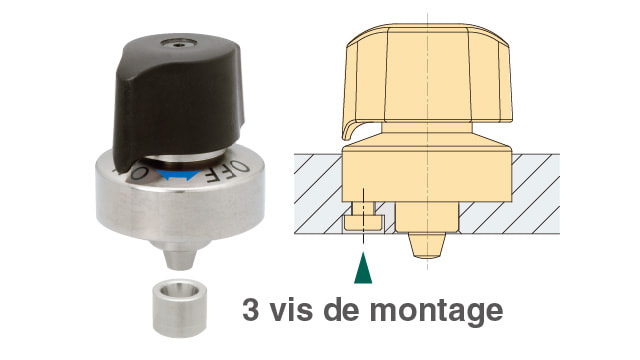

Montage par l'arrière du corps.
La position du bouton peut être réglée à l'endroit souhaité.

Style fileté

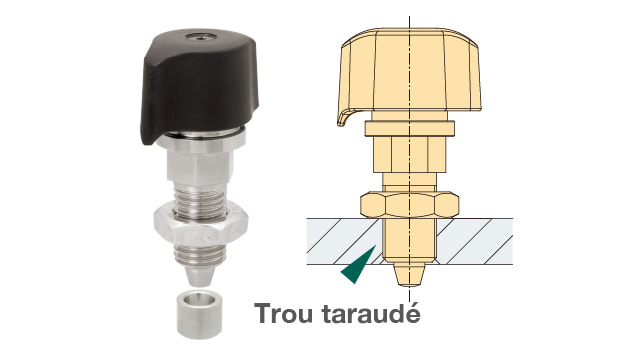

Seul un trou taraudé est nécessaire pour le montage.

Sans pression de ressort ou avec pression de ressort

Sans pression de ressort

Tournez le bouton lorsque la bague conique et la goupille conique sont alignées.

Avec pression de ressort

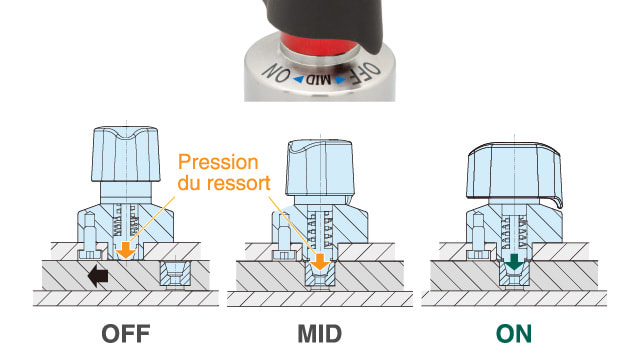

La goupille conique est poussée vers l'extérieur par la pression du ressort lorsque la douille conique et la goupille conique sont alignées. (OFF→MID)
Tournez le bouton de serrage. (MID→ON)

Exemple d'application

Localisation et serrage pour plaque coulissante

Localisation et serrage de l'unité rotative

Localisation et serrage des bras d'aspiration

Localisation et serrage pour palette rotative

Gamme

QCIC-F

Serrages d'indexation à one-touch

Fiche technique CAD

QCIC-M

Serrages d'indexation à one-touch

Fiche technique CAD

QCIC-TB

Bague Conique

Fiche technique CAD
