Serrez toutes les formes !

Fixez la forme externe/interne !

Serrages de maintien de forme avec un mors usinable sont parfaites pour les pièces de forme irrégulière.
Le serrage simple de la forme externe/interne élimine la nécessité de recourir à des montages personnalisés.

Vidéo du produit

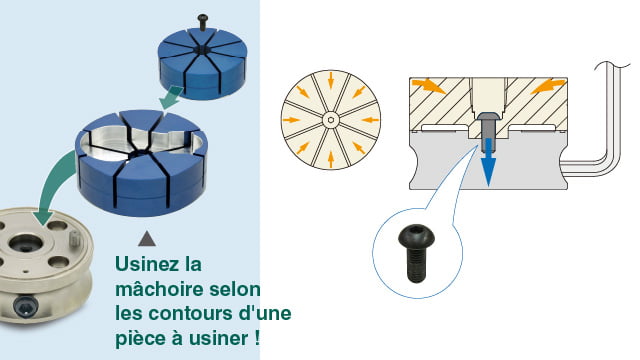

SERRAGE DE FORME EXTERNE

Course de serrage : 0,3 mm de diamètre

Le cylindre à came est serré, la partie centrale inférieure de la mâchoire est tirée vers le bas.

En même temps, les 8 sections de mâchoires s'inclinent vers le centre pour le serrage.

Force de serrage

Diamètre de la mâchoire	Force de serrage maximale
φ65	4,5kN
φ90	7kN
φ120	10kN
φ160	12kN

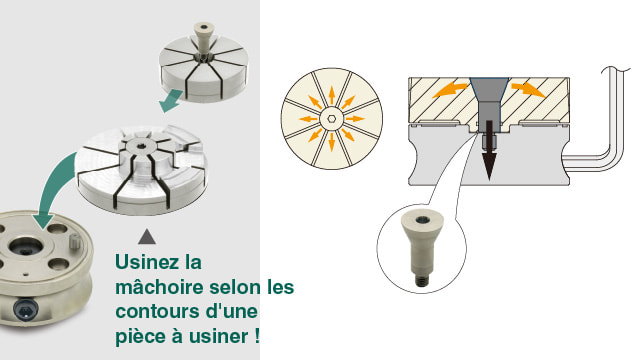

SERRAGE DE FORME INTERNE

Course de serrage : 0,3 mm de diamètre

Le cylindre à came est serré, la vis conique est tirée vers le bas.

Dans le même temps, les 8 sections de mâchoires se déploient pour le serrage.

Force de serrage

Diamètre de la mâchoire	Force de serrage maximale
φ65	4,5kN
φ90	7kN
φ120	10kN
φ160	10kN

EXEMPLE D'APPLICATION

Serrage d'une pièce à profil bas
Mâchoire de serrage de forme interne

Peut serrer des pièces minces en répartissant la force de serrage sur 8 sections de mâchoires.

Notez que le couple de serrage est contrôlé en utilisant des outils adéquats en référence aux données fournies par la courbe de performance.

Serrage multi-pièces
Mâchoire de serrage à forme externe

Le petit corps cylindrique permet le serrage de plusieurs pièces dans un espace limité.

Fixture pour la tâche temporelle
Mâchoire de serrage à forme externe

Peut être monté sur l'étau existant en attachant la plaque de fixation.

Dispositif de fixation pour tour de tournage
Mâchoire de serrage à forme externe

Peut serrer des formes bizarres qu'un mandrin ne peut pas serrer.

Etude de cas

Cas 1 Serrage multiple sur un centre d'usinage 5 axes avec des pinces OD compactes !

KINKI KOGYO inc. qui produit des composants de vérins hydrauliques et diverses autres pièces métalliques, utilise les pinces de maintien de forme d'IMAO pour diverses pièces sur leur centre d'usinage 5 axes.Cet espace d'usinage a été introduit pour effectuer un usinage entièrement automatisé et est utilisé pour usiner des pièces de vérins hydrauliques en acier et en acier inoxydable.

Dans le passé, une seule pièce pouvait être serrée à l'aide de plusieurs types d'étaux ou de fixations dédiées.Cela les obligeait à acheter un grand nombre d'étaux, ce qui était coûteux et long à mettre en place.

Pour résoudre ce problème, KINKI KOGYO a introduit les pinces de maintien de forme.Ils ont placé quatre pinces sur une plaque de fixation pour serrer plusieurs pièces à la fois.Ce systeme leur a permis d'augmenter le temps de fonctionnement de la machine la nuit.

KINKI KOGYO a pour objectif de remplacer les mâchoires pour serrer différents types de pièces.Ils sont satisfaits de la force de serrage élevée des pinces de maintien de forme qui résulte de la conception toujours personnalisé du serrage.Ils sont également satisfaits de sa taille compacte qui permet de multiples installations et de la flexibilité qui permet de serrer à la fois l'intérieur et l'extérieur des pièces en changeant simplement les mâchoires.
