旋转式快捷夹具(弹簧型) 常见相关产品问题
产品未承受载荷的状态下进行了夹紧、松开的耐久性测试。
产品的耐久性测试结果如下，请以此为依据考虑。
| 型号 | 耐久性测试结果 | |
|---|---|---|
| QLSWC18R-18 | QLSWC18L-18 | 约完成30万次 |
| QLSWC23R-32 | QLSWC23L-32 | |
| QLSWC30R-55 | QLSWC30L-55 | |
产品的耐热温度为130℃。
若将手柄拆下使用，可耐受温度为150℃。
本产品可以将手柄拆下使用。

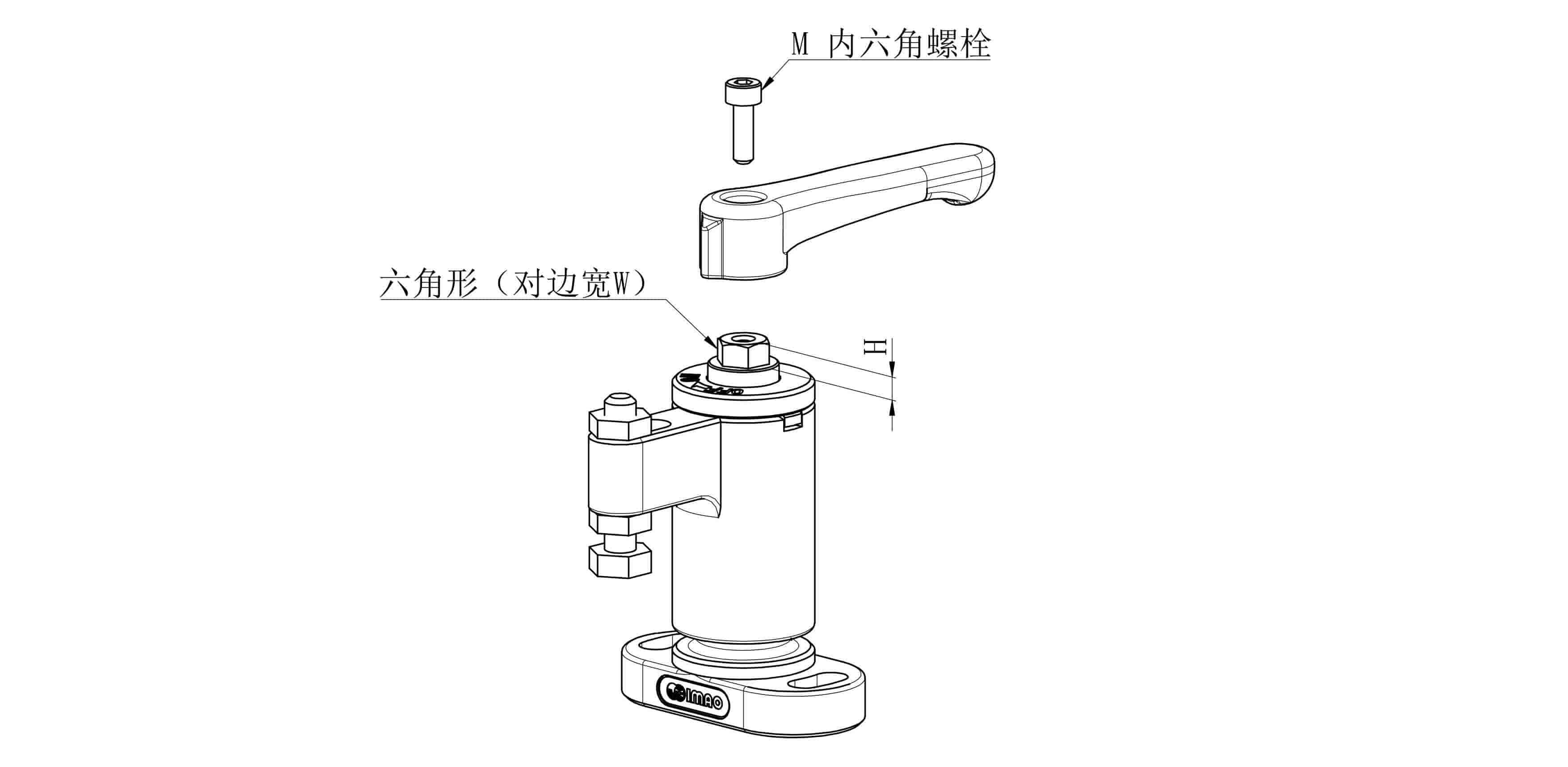

拆下手柄后会呈六角形状，请使用工具等进行操作。
各部分的尺寸请参照下表。
| 型号 | W | H | M | |
|---|---|---|---|---|
| QLSWC18R-18 | QLSWC18L-18 | 6 | 3 | 内六角螺栓 M2.5×0.45-8L(三价铬电镀) |
| QLSWC23R-32 | QLSWC23L-32 | 8 | 4 | 内六角螺栓 M3×0.5-10L(三价铬电镀) |
| QLSWC30R-55 | QLSWC30L-55 | 10 | 5 | 内六角螺栓 M4×0.7-12L(三价铬电镀) |
操作扭矩是指将旋钮转到ON/OFF位置所需的扭矩。
有关操作扭矩，请参照下表。（扭矩会有差异。）
| 型号 | 操作扭矩 (N･m) |
|
|---|---|---|
| QLSWC18R-18 | QLSWC18L-18 | 1.0 |
| QLSWC23R-32 | QLSWC23L-32 | 1.6 |
| QLSWC30R-55 | QLSWC30L-55 | 3.2 |

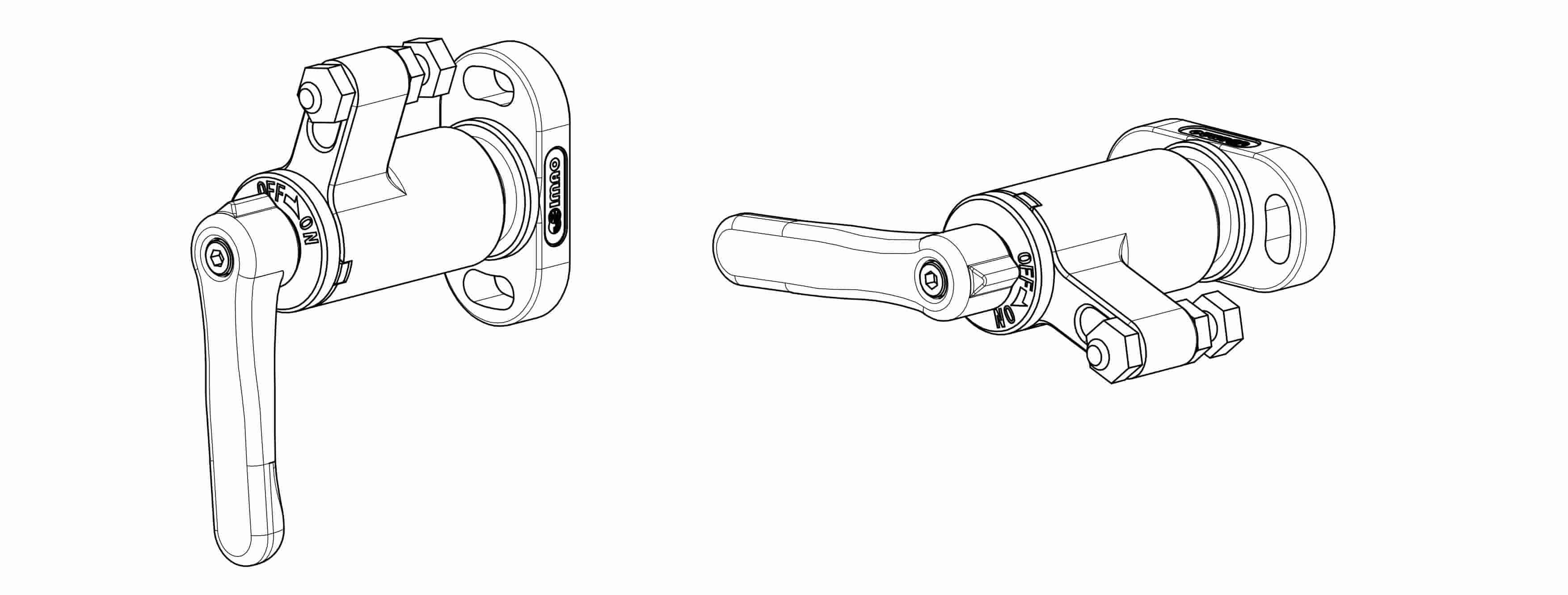

夹臂内部的弹簧使得夹臂始终处于张紧状态。
因此垂直使用也不会由于自身重量而下垂。

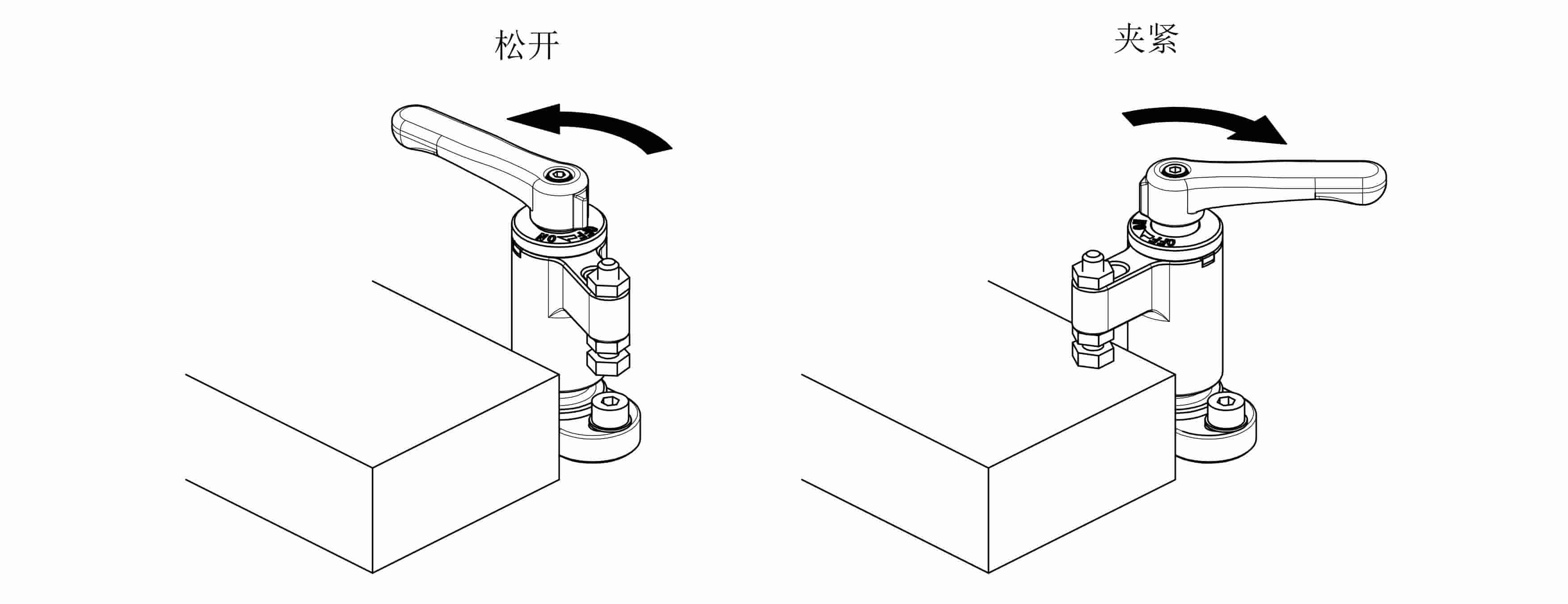

夹臂在松开位置保持不动。

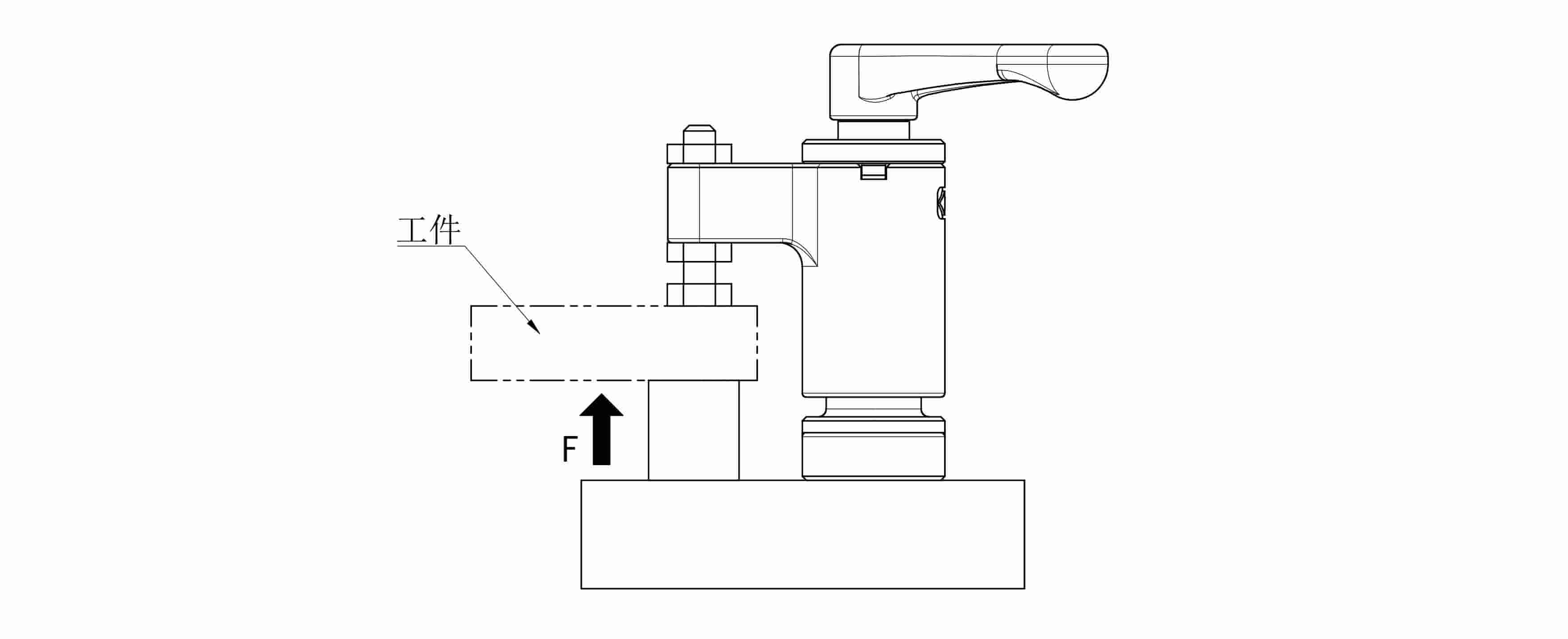

由于是弹簧夹紧，若夹紧面所承受的反力（F）比夹紧力大时，工件会上浮。
| 型号 | 工件上浮载荷 | |
|---|---|---|
| QLSWC18R-18 | QLSWC18L-18 | F ＞ 150N |
| QLSWC23R-32 | QLSWC23L-32 | F ＞ 250N |
| QLSWC30R-55 | QLSWC30L-55 | F ＞ 450N |

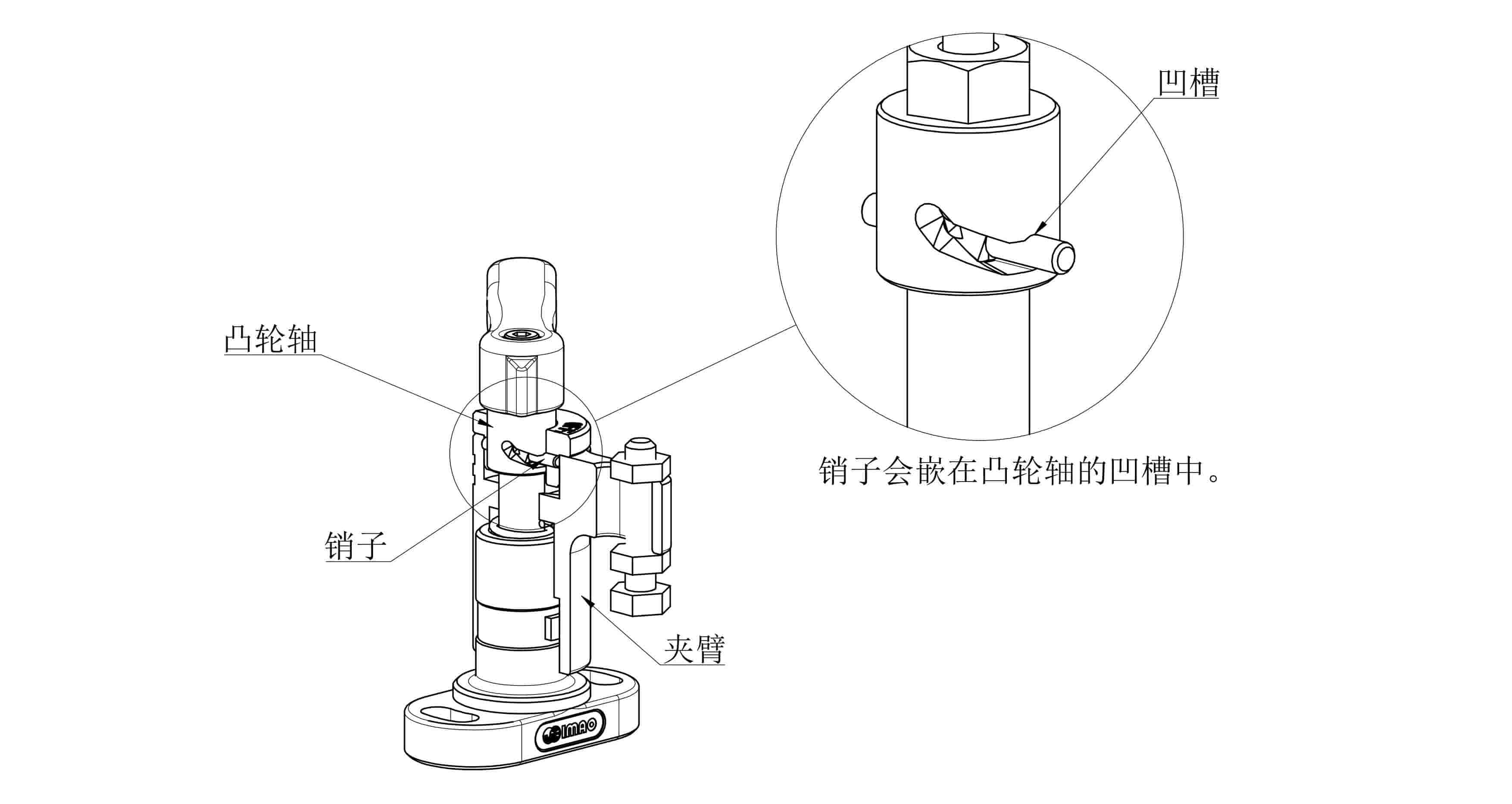

夹紧时，夹臂内部的销子插入凸轮轴的凹槽中，因此不会因振动而松开可放心使用。
