外形固定夹具 常见相关产品问题
工件的重复定位精度为“±0.01mm”。
（本产品是以夹紧工件为目的产品，上记的精度仅作为参考值。）
外形固定夹具的耐久性测试结果如下，请以此为依据考虑。
因客户的使用条件、加工内容和加工负荷不同耐久性也会发生变化。因此耐久性测试结果不应视为保证值，仅供参考。
| 型号 | 耐久性测试结果 |
|---|---|
| MBOD-1 | 完成1万次 |
| MBOD-2 |
自行加工范围请参考下表的适用工件直径尺寸。
（请考虑收缩宽度，在符合工件直径的范围内进行自行加工。）
| 型号 | 适用工件尺寸 | 自行加工时的 推荐收缩直径 |
容许收缩直径 |
|---|---|---|---|
| MBOD-1 | φ2.5～φ15.9 | 0.07 | 0.38 |
| MBOD-2 | φ5.1～φ45.7 | 0.1 | 0.64 |

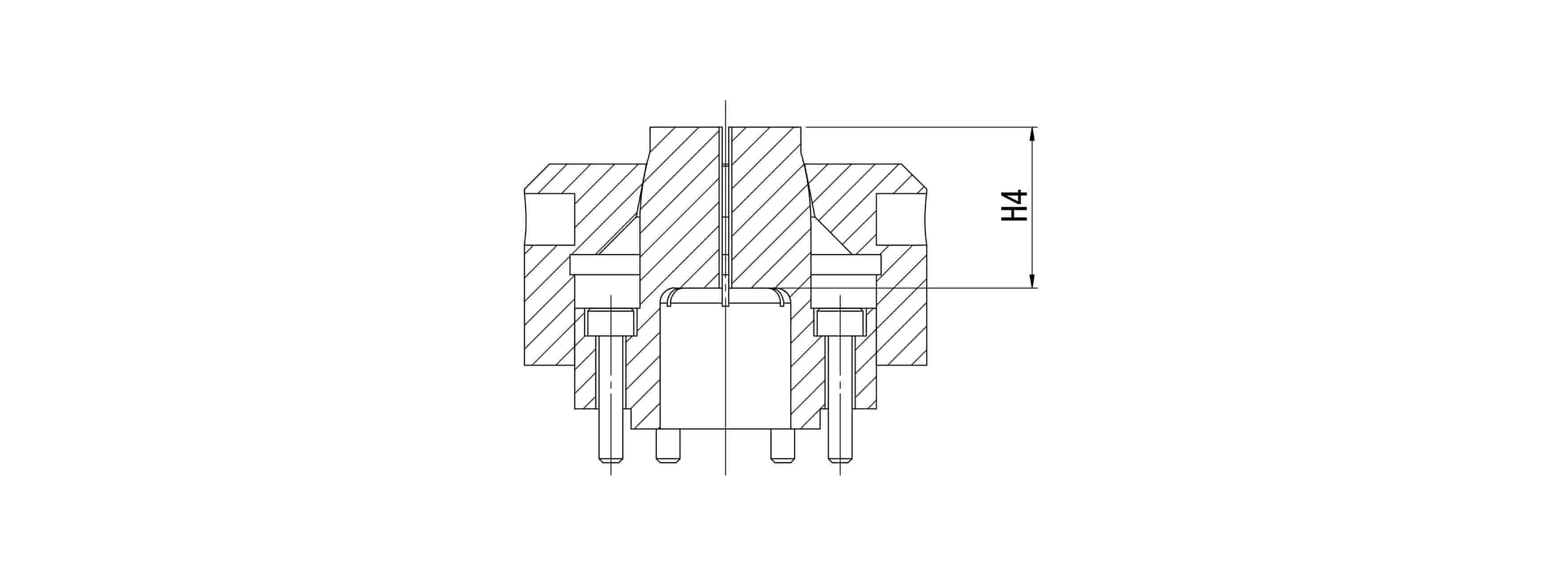

夹口的高度方向可以进行贯穿加工。(通过贯通加工，可以在深处夹紧长条形工件。)
非贯穿孔的场合，请参考下表在夹口的高度范围内自行加工。
| 型号 | 夹口高度 (H4) |
|---|---|
| MBOD-1 | 20 |
| MBOD-2 | 28 |

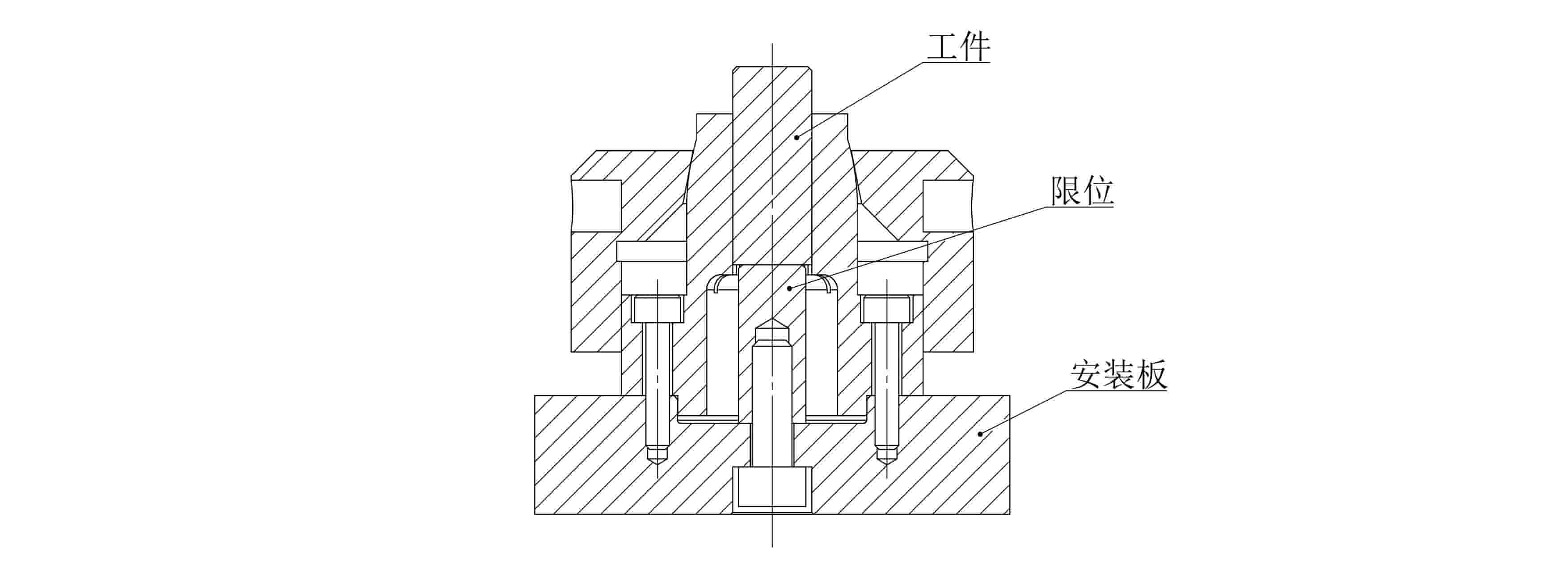

根据工件的直径和加工负荷，建议使用贯通加工而不是非贯穿孔，并在高度方向上配置限位部件。 (请参考下列示意图。）

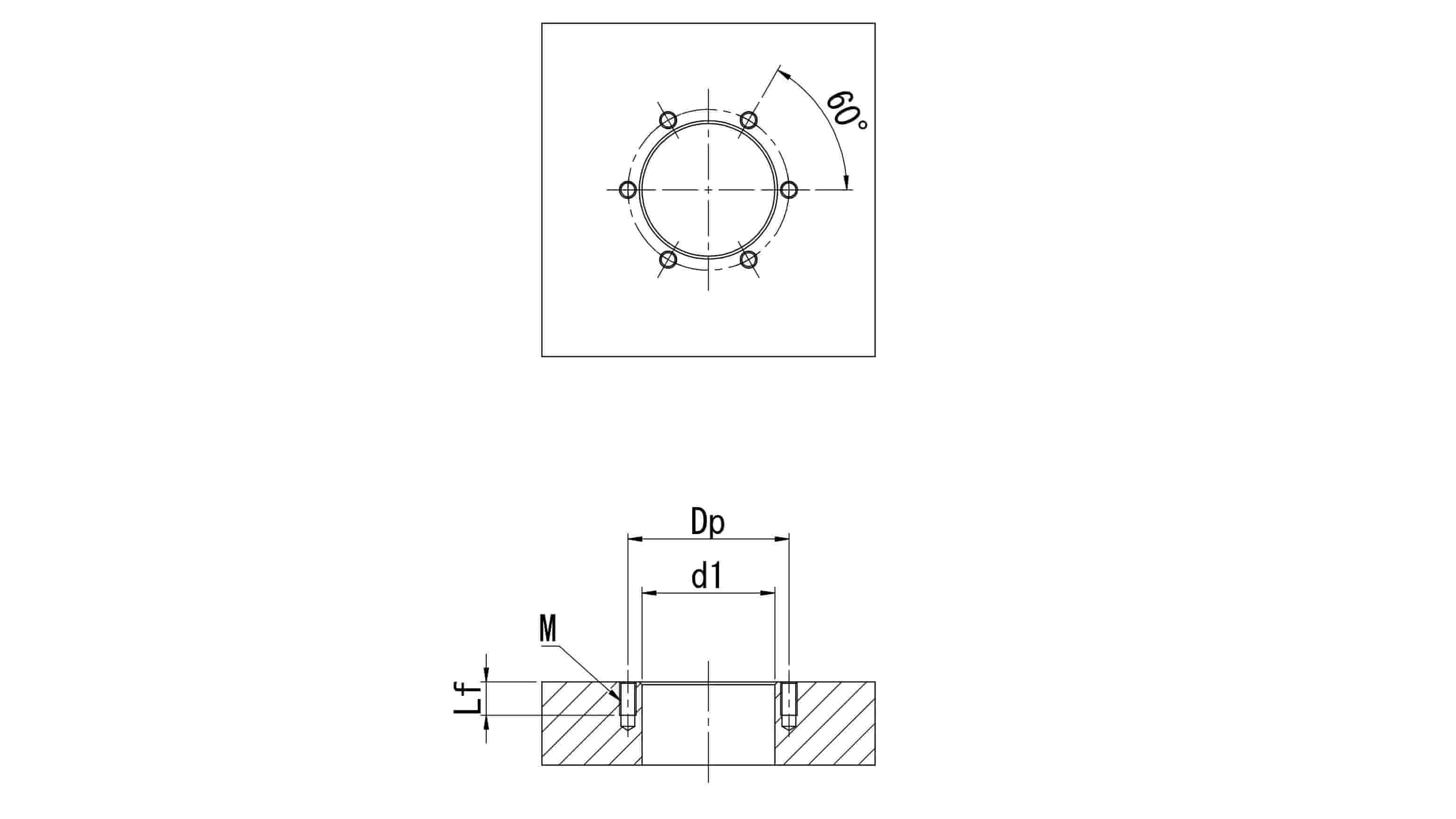

请在外形固定夹具的安装板上进行夹口承插用的精度孔加工和固定螺栓用的螺孔加工。（安装孔尺寸及加工公差请参考下表。）
想进行高精度定位时推荐进行符合夹口承插实测尺寸的安装孔加工。
| 型号 | 安装孔加工尺寸/公差 | |||
|---|---|---|---|---|
| d1 | Dp | Lf | M | |
| MBOD-1 | φ23.9(＋0.04/＋0.01) | 29 | 8 | M3x0.5 |
| MBOD-2 | φ55.9(＋0.04/＋0.01) | 63.8 | 12 | M5x0.8 |
外形固定夹具也可作为悬空工件的夹紧夹具使用。
但是请注意，由于悬空会导致部分夹爪没有发挥夹紧作用，所以可能会产生比应有的夹紧力小的情况。

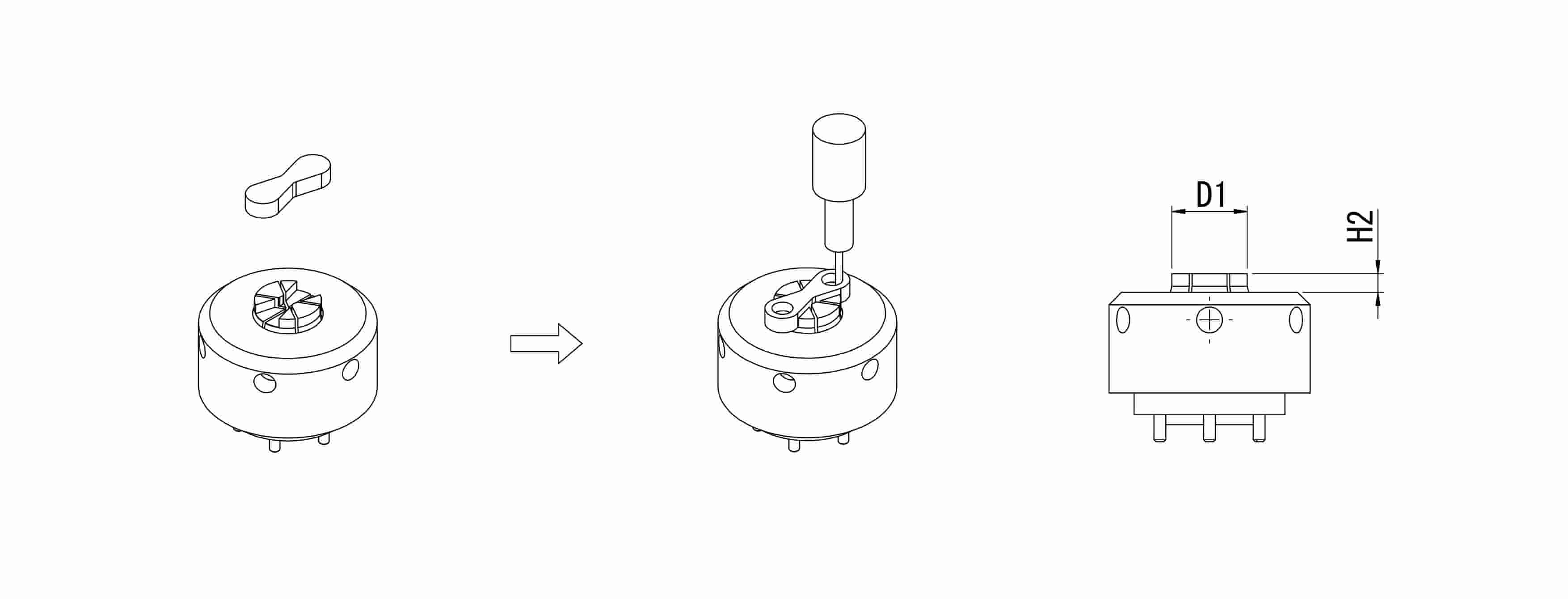

对于悬空的工件，请参考加工范围的夹口直径（尺寸D1）和夹口高度（尺寸H2），并在能够保持夹紧强度的情况下使用。
(请参考以下图片。）
| 型号 | D1 | H2 |
|---|---|---|
| MBOD-1 | 19.1 | 4.6 |
| MBOD-2 | 49.5 | 5.1 |

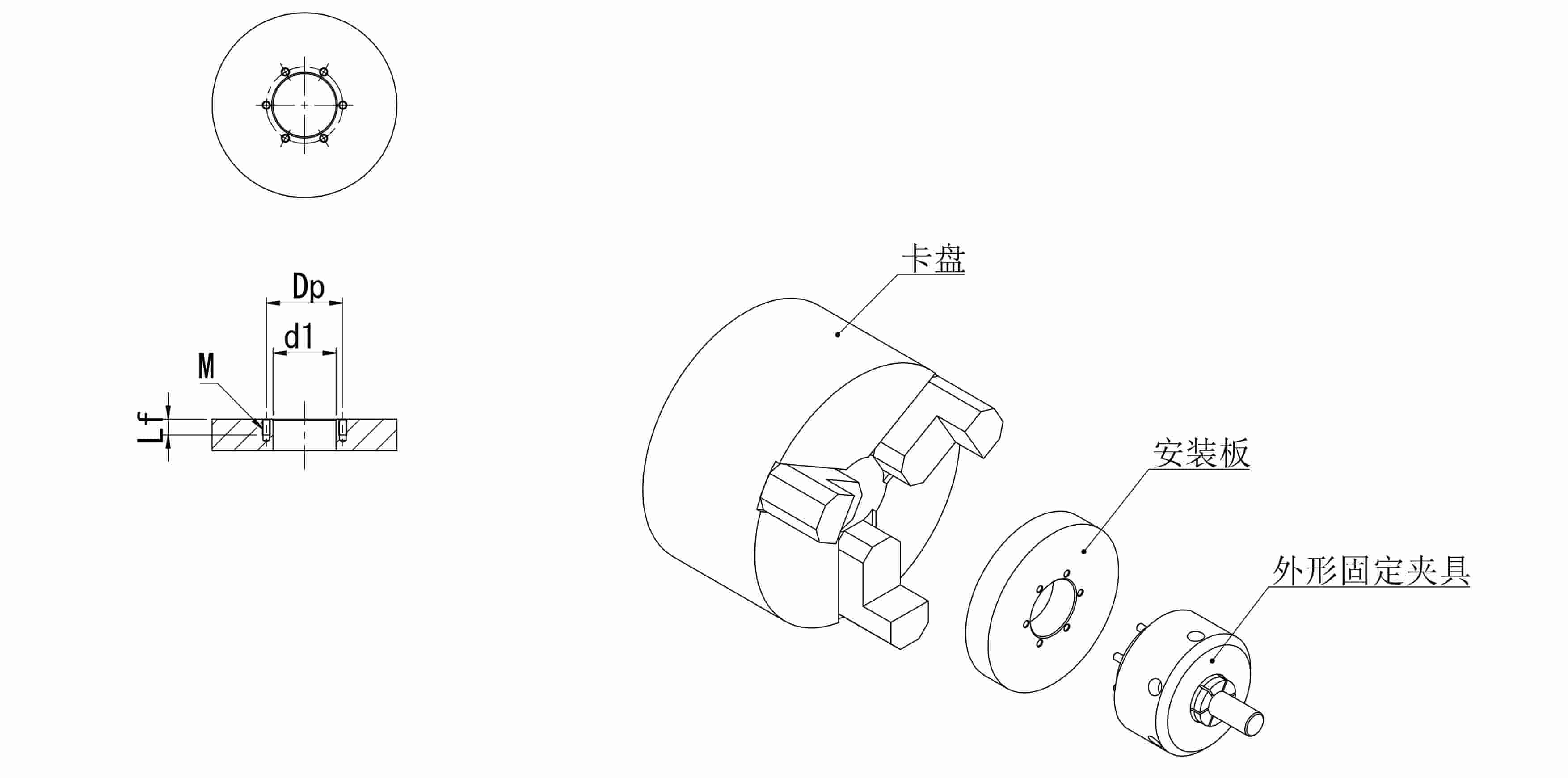

外形固定夹具是能作为车床加工用夹具进行使用的。
但是，外形固定夹具无法用卡盘卡住，推荐顾客们在制作安装板以后使用。
关于安装板，请参考下表制作。
| 型号 | 安装孔加工尺寸/公差 | |||
|---|---|---|---|---|
| d1 | Dp | Lf | M | |
| MBOD-1 | φ23.9(＋0.04/＋0.01) | 29 | 8 | M3x0.5 |
| MBOD-2 | φ55.9(＋0.04/＋0.01) | 63.8 | 12 | M5x0.8 |
可以单独购买外形固定夹具的夹紧套。
| 型号 | 夹紧套品名 |
|---|---|
| MBOD-1 | MBOD-1用夹紧套 |
| MBOD-2 | MBOD-2用夹紧套 |
如果没能帮您解决您的问题，请联系日本株式会社今尾上海代表处(shanghai@imao-cn.com)。
