内径固定夹具 常见相关产品问题

通过紧固圆锥螺栓，夹口会扩张，夹紧工件的内径。

工件的重复定位精度为0.0254mm。

(本产品是以夹紧工件为目的产品，上记的精度仅作为参考值。)

另外还可以参照作为从工件内部夹紧的定位部件的扩张销。

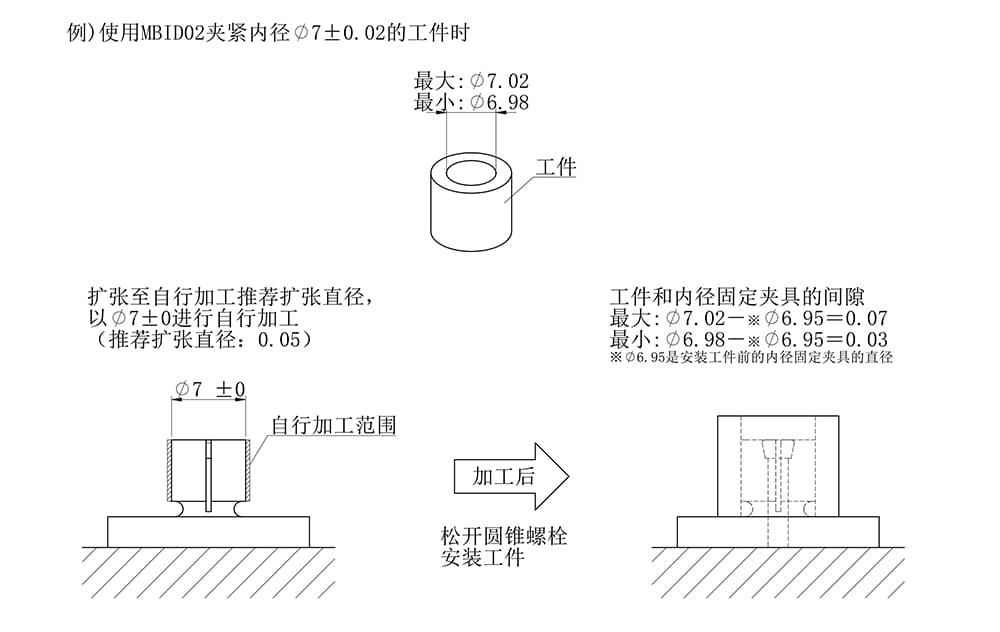

按照工件的内径对本产品进行自行加工。

步骤请参照下图。

小型产品时，推荐对自行加工的内角部进行R加工(R0.5以上)以防应力不集中于内角。

由于有锁紧环用槽的产品在加工安装薄型工件时存在夹紧面破损的可能性，确保环槽的壁厚。

(带锁紧环用槽型号: MBID16C, MBID16D, MBID16E, MBID16F)

外径尺寸(产品目录尺寸：D₁)无法确保精度，不能如此使用。

按照自行加工的步骤进行加工后再使用。

如下图所示可以进行各种的定位。

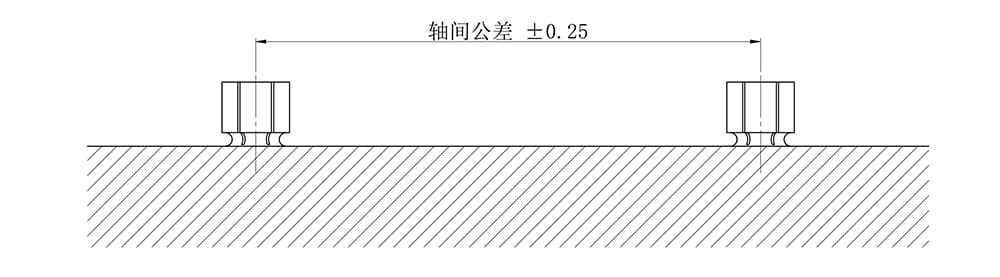

可以的。使用时请将轴间公差控制在±0.25mm以下。

另外还可以参照作为从工件内部夹紧的定位部件的扩张销。

各产品的安装用螺栓(螺丝规格，长度)都不同。

安装用螺栓请参照下表，由客户自行准备。
