快速锁紧
![](/cn/photo/onetouchchakudatsu-image-pc-cn.jpg)
快速锁紧是代替螺栓来进行缔结的部件。代替螺栓,便能无需工具进行快速操作,从而提高工作效率。尤其适用于需要频繁装拆之处,从而改善整体的装拆效率。此外,快速锁紧系列各型号的操作都相当简单,锁紧力不会受到操作人员个人力量偏差的影响。
是否拥有以下烦恼?
- 用螺栓固定时,操作程序繁多,费时费力。
- 每次都要用工具进行操作,太麻烦。
- 因为有时忘记拧紧螺栓,从而导致不良品发生。
- 每个人旋拧的力不同,扭矩控制变得十分麻烦。
特点
无工具快速装拆
仅通过旋转旋钮/按压按钮即可完成装拆。
省去旋拧螺栓/螺母的工夫。

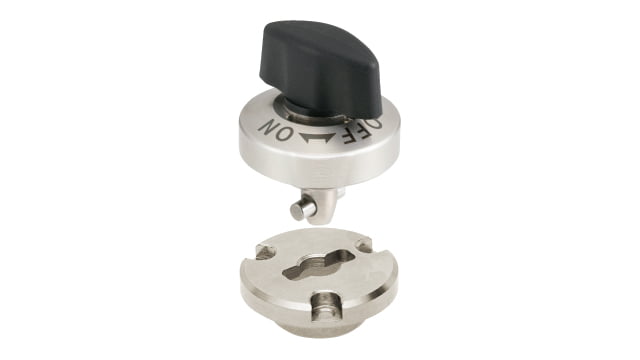

锁紧状态一目了然
![](/photo/onetouchchakudatsu-onoff3.jpg)
旋钮操作系列的产品上刻有ON/OFF的标识。此外,夹紧完成时有明确的单击感可通过手感辨识。
夹紧力恒定
弹簧锁紧型
楔型锁紧型
快速锁紧在夹紧及保持机构中,采用了弹簧及楔型机构,无论谁都能以同样的力夹紧。与螺栓固定形式不同,夹紧力没有任何偏差。
使用示例

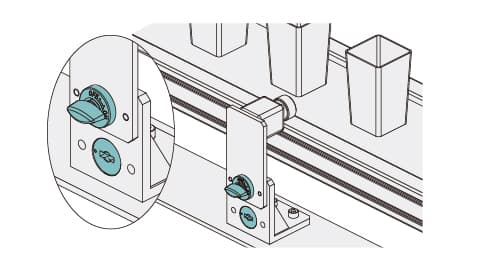

摄像机组合件的位置变更
![](/cn/photo/onetouchchakudatsu-ex-qcth1-cn.jpg)

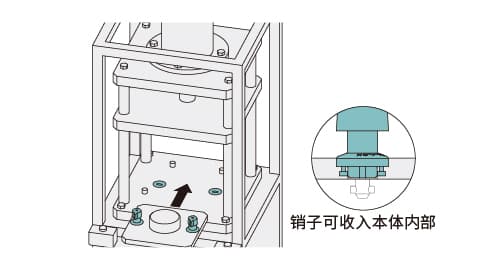

夹具板的交换
![](/cn/photo/onetouchchakudatsu-ex-qctha1-cn.jpg)

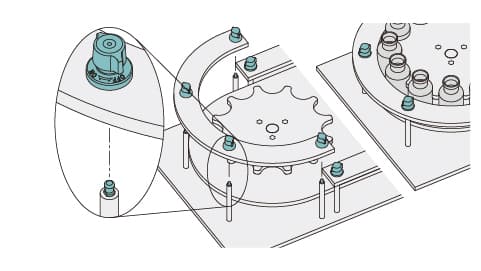

星形轮周围导轨的交换
![](/cn/photo/onetouchchakudatsu-ex-qcpc1-cn.jpg)

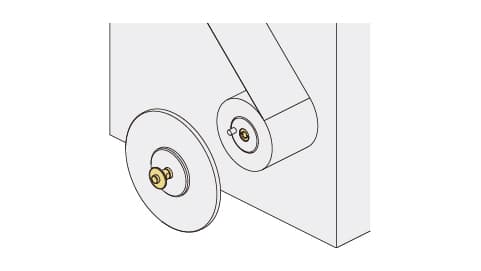

导料挡板的装拆
![](/cn/photo/onetouchchakudatsu-ex-qcbu1-cn.jpg)
产品视频
※此视频非静音视频,播放时请注意音量等。
应用实例
![](/cn/photo/onetouchchakudatsu-jirei-08-cn.jpg)
自动装盘机器人“SCORPION”上采用的缔结部件“快速锁紧”
让任何人都能简单地进行配件更换变为可能。
《株式会社南常(Nantsune Co., Ltd.)》
总部位于日本大阪府藤井寺市的株式会社南常(下称南常)是一家制造并销售食品加工机械、肉类切片机的厂家。藉由多年锤炼的“刀具”技术,使其生产的肉类切片机占据了日本市场顶端的份额。此外,近年来该公司还提供了食品加工厂的产线和加工食品菜单的提案等各种各样的解决方案。
产品阵容

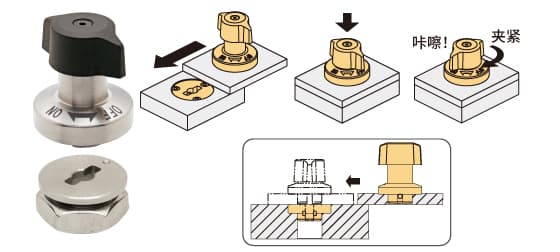

旋钮操作型
![](/photo/onetouchchakudatsu-p.jpg)
转拇指型锁紧器
弹簧锁紧型
仅将旋钮旋转90°即可夹紧
夹紧力 (N) 60, 90
保持力 (N) 60, 90

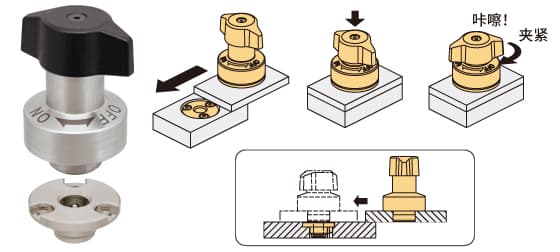

![](/photo/onetouchchakudatsu-u.jpg)
转拇指型锁紧器(强力型)
弹簧锁紧型
夹紧力400N,仅将旋钮旋转90°即可夹紧
夹紧力 (N) 250, 400
保持力 (N) 250, 400
![](/cn/photo/onetouchchakudatsu-am-cn.jpg)

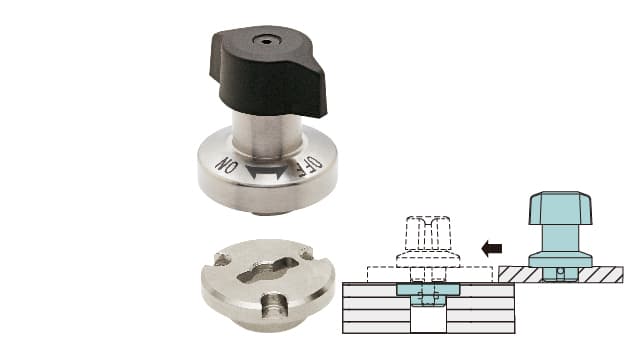

转拇指型锁紧器(收销式)
弹簧锁紧型
销子可收入本体内部
夹紧力 (N) 60, 90
保持力 (N) 60, 90
![](/cn/photo/onetouchchakudatsu-an-cn.jpg)

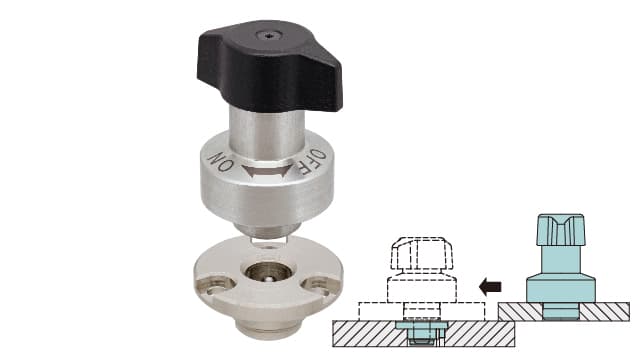

转拇指型锁紧器(强力型收销式)
弹簧锁紧型
夹紧力400N,销子可收入本体内部
夹紧力 (N) 250, 400
保持力 (N) 250, 400
![](/photo/onetouchchakudatsu-an.jpg)
扁平型锁紧器
弹簧锁紧型
旋钮及本体都不凸出板面
夹紧力 (N) 30
保持力 (N) 30
![](/photo/onetouchchakudatsu-n.jpg)

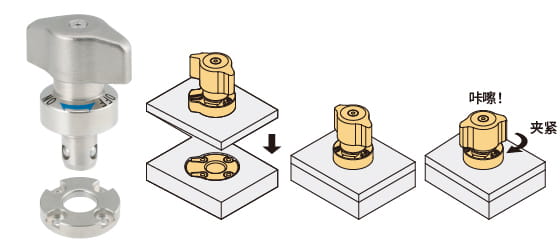

楔型锁紧器
楔型锁紧型
已追加新产品带传感器套子
仅将旋钮旋转90°的球型夹紧型
夹紧力 (N) 30, 50
保持力 (N) 90, 150
![](/photo/onetouchchakudatsu-aj.jpg)

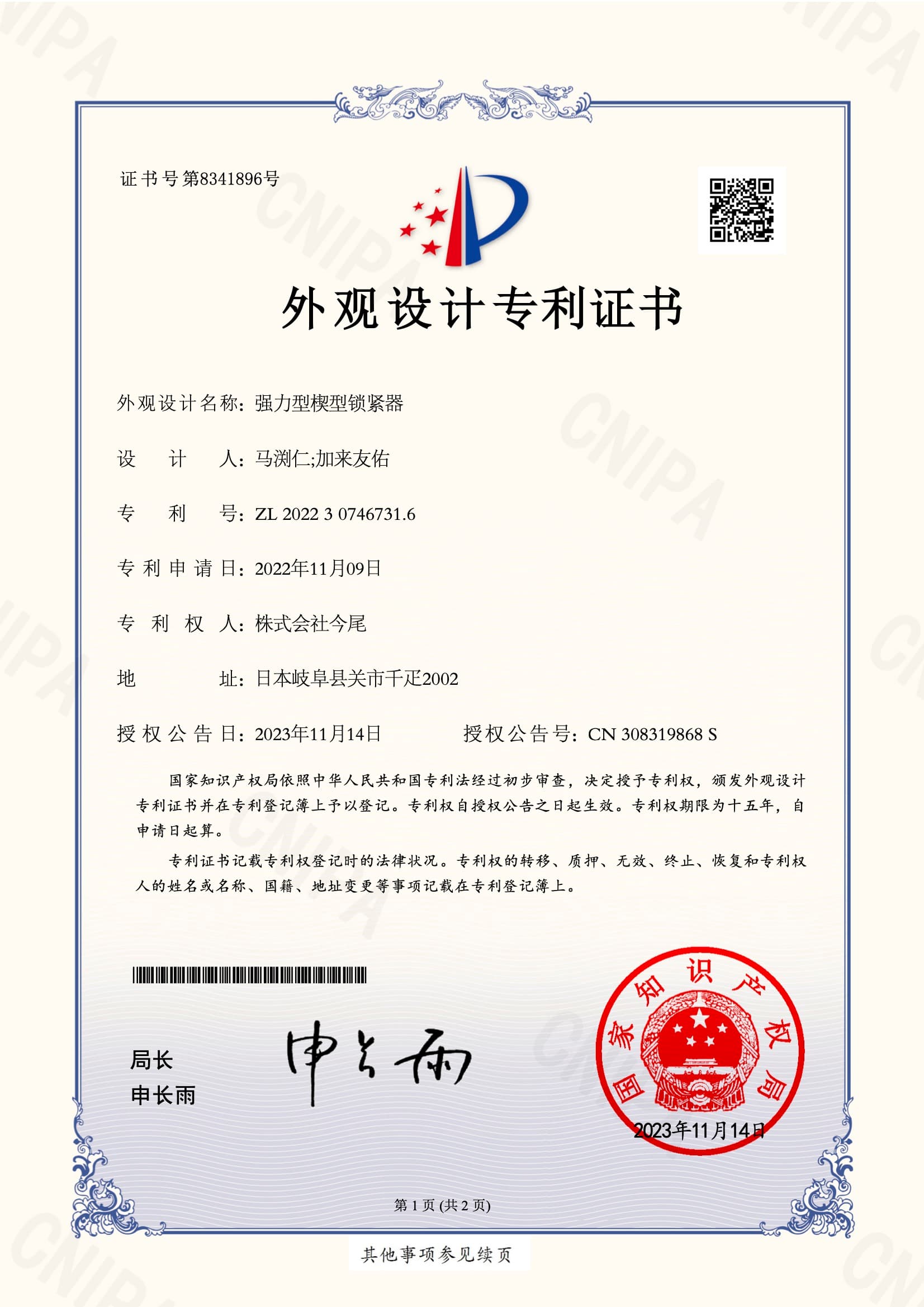

已注册外观设计专利 (专利号:ZL 2022 3 0746731.6)
楔型锁紧器(强力型)
楔型锁紧型
夹紧力・保持力 系列No.1
夹紧力2000N,仅将旋钮旋转90°的球型夹紧型
夹紧力 (N) 1000, 2000
保持力 (N) 2500, 5000
![](/cn/photo/onetouchchakudatsu-ao-cn.jpg)

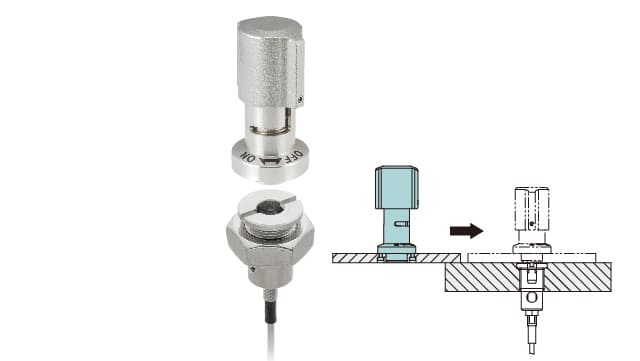

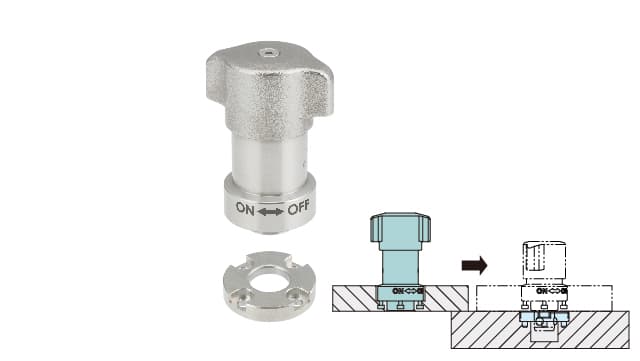

楔型锁紧器(收销式)
楔型锁紧型
可以通过传感器检测夹紧状态
销子可收入本体内部
夹紧力 (N) 30, 50
保持力 (N) 90, 150
![](/cn/photo/onetouchchakudatsu-ap-cn.jpg)
楔型锁紧器(强力型收销式)
楔型锁紧型
夹紧力・保持力 系列No.1
夹紧力2000N,销子可收入本体内部
夹紧力 (N) 1000, 2000
保持力 (N) 2500, 5000
![](/photo/onetouchchakudatsu-k.jpg)
锥销抓紧型锁紧器
楔型锁紧型
节约空间的锥销夹紧型
夹紧力 (N) 7, 9
保持力 (N) 110, 150
![](/photo/onetouchchakudatsu-ah.jpg)

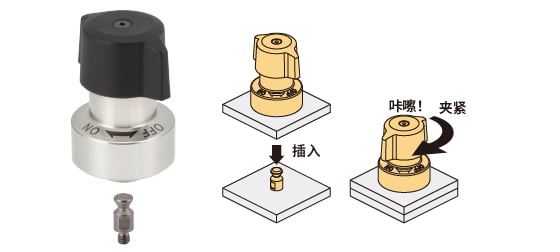

锥销抓紧型锁紧器(强力型)
楔型锁紧型
夹紧力・保持力大幅度提高
夹紧力250N,节约空间的锥销夹紧型
夹紧力 (N) 150, 250
保持力 (N) 450, 750
按钮操作型

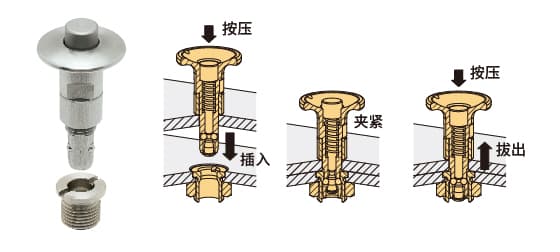

![](/photo/onetouchchakudatsu-o.jpg)

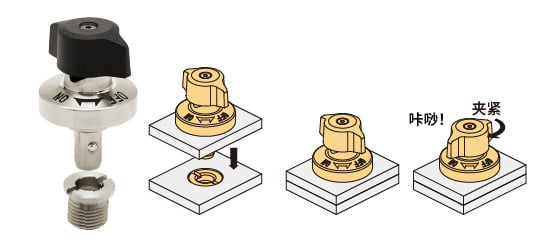

按钮型锁紧器
楔型锁紧型
按钮操作形式的球型夹紧型
夹紧力 (N) 30, 50
保持力 (N) 90, 150

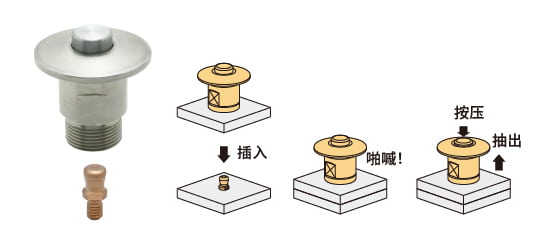

![](/photo/onetouchchakudatsu-l.jpg)

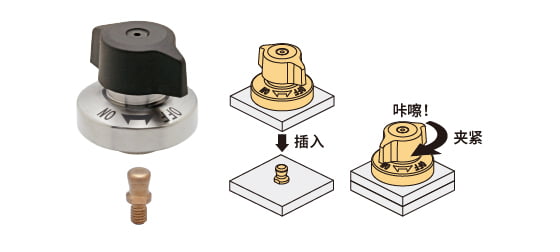

自锁式按钮型锁紧器
楔型锁紧型
插入时无需操作按钮
夹紧力 (N) 6
保持力 (N) 100
![](/photo/onetouchchakudatsu-m.jpg)
旋转操作型
![](/photo/onetouchchakudatsu-r.jpg)

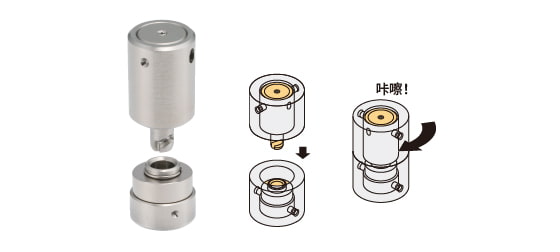

内嵌型锁紧器
弹簧锁紧型
本体旋转90°即可简单夹紧
夹紧力 (N) 90
保持力 (N) 90
![](/photo/onetouchchakudatsu-ad.jpg)
内嵌型锁紧器(强力型)
弹簧锁紧型
夹紧力400N,本体旋转90°即可简单夹紧
夹紧力 (N) 400
保持力 (N) 400
![](/photo/onetouchchakudatsu-af.jpg)

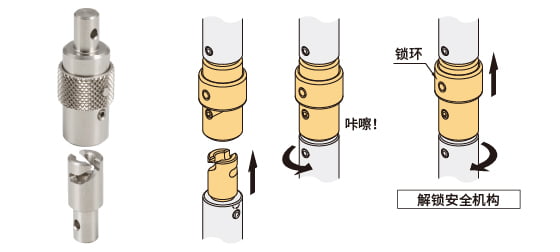

内嵌型锁紧器(带安全机构)
本体旋转90°即可简单夹紧,带有旋转方向和防脱落的安全机构
插拔型
![](/photo/onetouchchakudatsu-s.jpg)

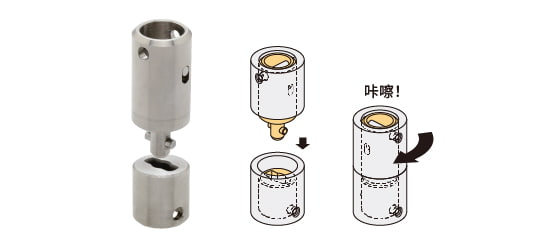

球型锁紧器
弹簧锁紧型
插拔形式的球型夹紧型,有带安全机构型
夹紧力 (N) 7, 15
