辅助支撑

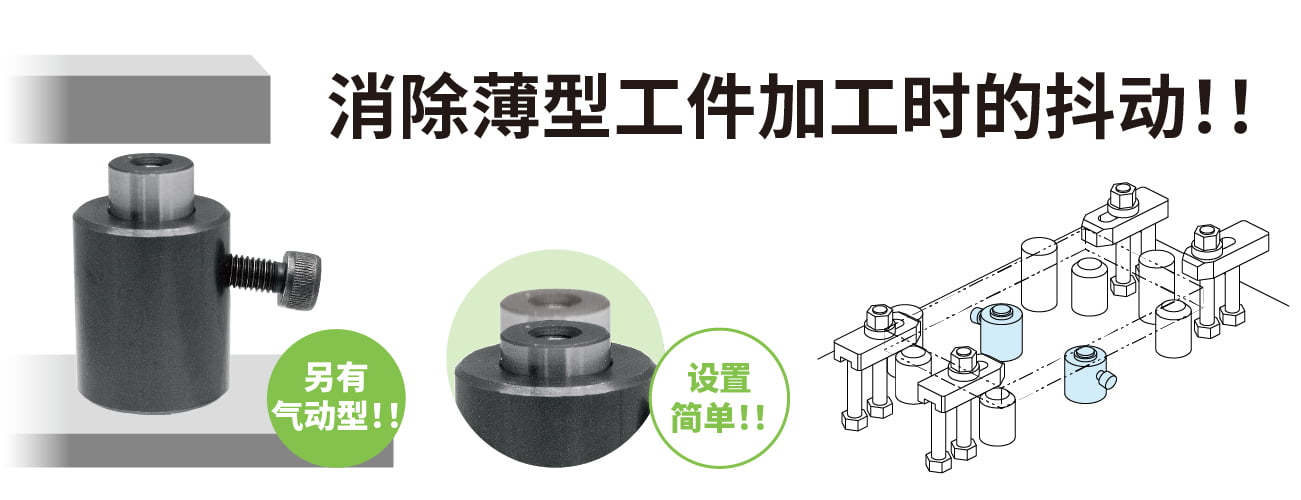

“辅助支撑”是能够消除薄型工件加工时发生的抖动,通过内置弹簧辅助支撑工件。

通过轴与工件紧密贴合后再锁紧,可以防止工件在加工时发生抖动和变形!无需像以往操作螺栓式千斤顶的熟练度。

不仅在切削加工,电子零件的实装和组装时也能作为支撑销来使用。

设置简单

以往的方法

螺栓的顶部调节到工件的高度并贴合,同时为了让螺栓高度不变,需要用螺帽进行固定。由于全部需要手动操作的原因,工件和螺栓顶部之间可能会产生间隙或螺栓过高顶起工件,工件从而无法做到准确设置,往往需要非常熟练的技术才能避免。

IMAO的解决方案

将工件贴近轴,只需锁紧轴就能完成设置!轴由于内置的弹簧机构,能够与工件紧密贴合。无论谁都可以简单操作。

使用示例

产品分类

气动操作型
通过空气供给将轴锁紧

AMNS-S

辅助支撑(小型气动型)

BJ370

辅助支撑(气动型)

高精度型

BJ371

高精度辅助支撑(旋钮型)

  • 锁紧时轴的位移量在3μm以下!

需要大支撑力时

BJ351-A

辅助支撑(横型)

  • 支撑力 Max.6000N

BJ350

辅助支撑

  • 支撑力 Max.9000N

BJ351

辅助支撑(圆型)

  • 支撑力 Max.9000N

使用频率高时

BJ352

辅助支撑(凸轮型)

  • 请使用无需工具的凸轮手柄型

配置空间狭窄时

BJ360

辅助支撑(小型)

  • 在狭窄的地方使用时,请使用袖珍型。

在装拆频率较高且狭窄场所

BJ362

辅助支撑(小型凸轮型)

  • 无需工具的凸轮手柄型、袖珍型
