Flex X
能发挥出5轴加工中心的能力!
在多品种少批量生产的情况下,为了能提高生产效率,需要对5轴加工中心进行高效率的运用,即单次装夹以完成工序集成。同时,为了进一步发挥5轴加工中心的能力,则需要能够应对多面加工的虎钳和夹具。

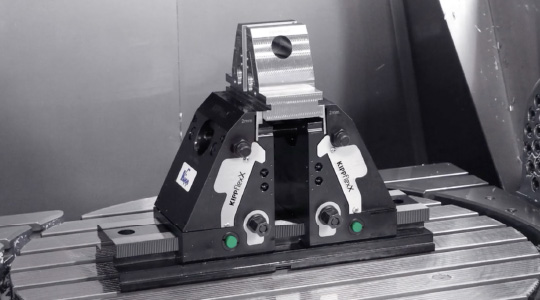

Flex X是同时具有防止工件上浮功能和强夹紧力的5轴加工中心用虎钳。即使是从方料加工成工件或5轴联动加工等负荷较大的加工时,也能做到稳定地固定工件。此外,通过快速调节夹口的位置,可以迅速地应对大小不一的工件,缩短准备时间。
另,由于其本体形状使其能够减少和刀柄的干涉,因此工件对主轴的可及性优异。
Flex X能够发挥出5轴加工中心的潜力,提高生产效率。
您是否有以下烦恼?
- 不清楚何种虎钳适合于切削方料工件直接成形等高负荷的加工
- 觉得应对大小各种尺寸工件的工装的准备工序费时费力
- 和刀柄发生干涉无法进行多面加工
Flex X能
通过夹口倾倒功能能产生36kN的强大夹紧力
在高负荷加工的条件下也能稳定地固定工件
两侧夹口通过弹性变形做到防止上浮效果
通过将螺杆设置在相对较高的位置,能发挥出强大的夹紧力

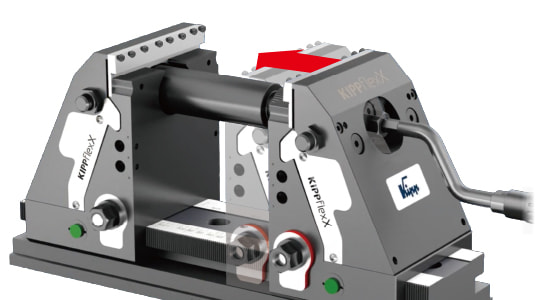

虎钳夹紧形式
41kN的强夹紧力
由可动侧夹口的滑动进行夹紧
能够快速调节夹紧宽度
无论工件的大小尺寸皆可快速应对

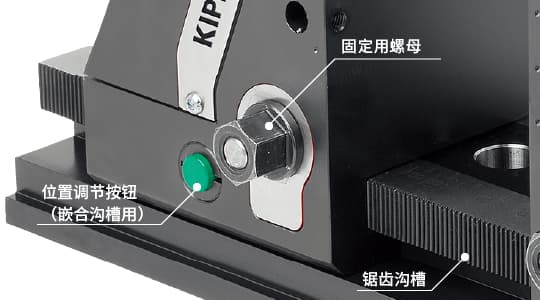

夹口可契合工件的尺寸进行快速移动

- 按住位置调节按钮可将夹口移动到任意位置
- 放开按钮夹口会和锯齿沟槽嵌合,进行定位
- 拧紧固定用螺母进行夹口的固定
能够回避与主轴的干涉


本体形状能减少和刀柄的干涉
能在位置高的地方设置工件

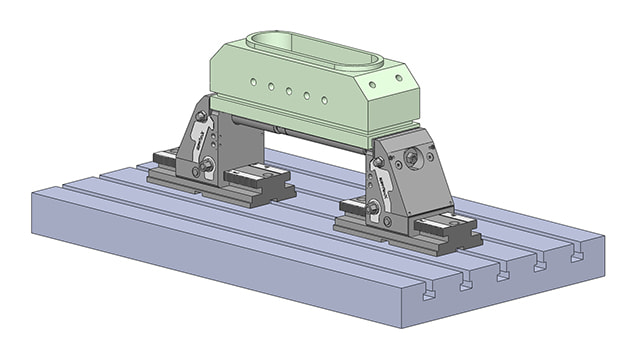

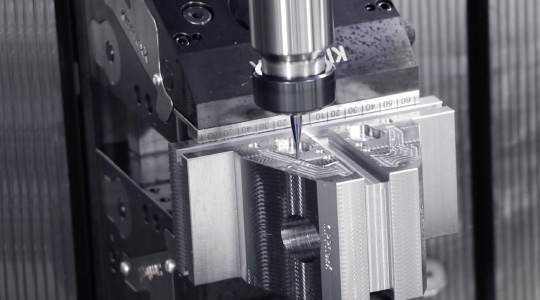

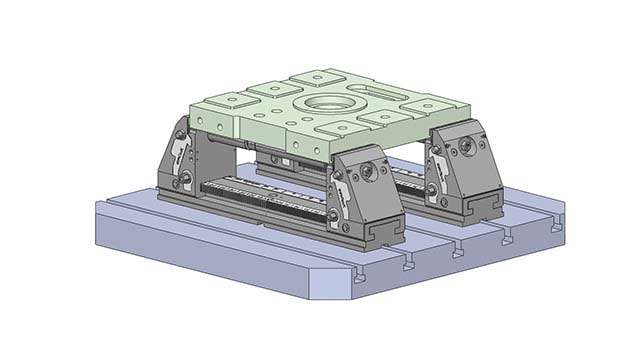

使用示例
