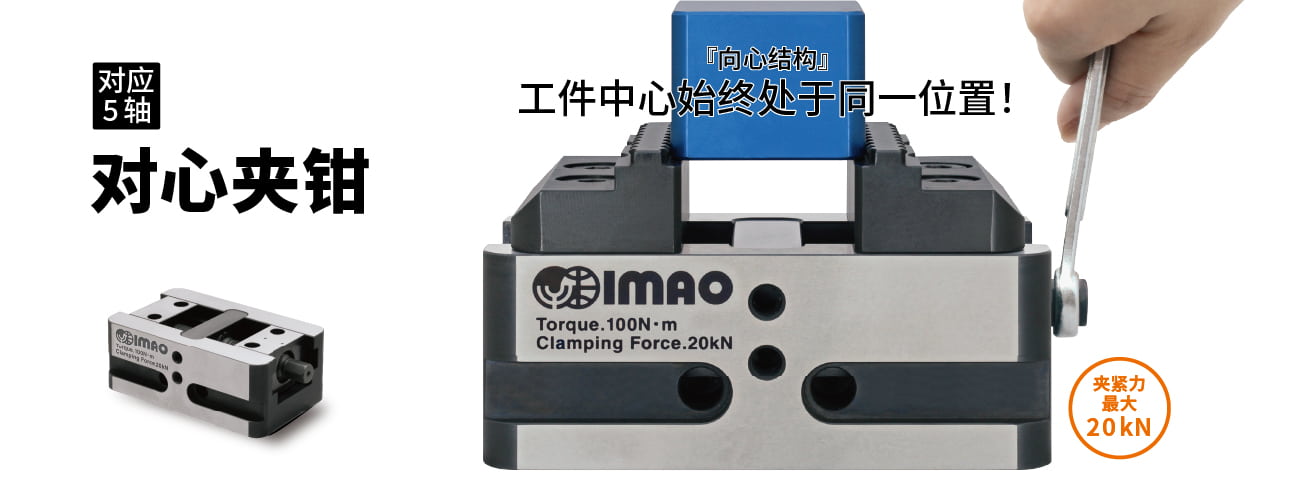

对心夹钳


适用于5轴加工机和CNC圆转台的切削加工用的夹紧元件。
产品视频
※此视频非静音视频,播放时请注意音量等。
特点
『向心结构』工件中心始终处于同一位置

夹口为从外侧同时向中心滑动的结构,所以就算工件形状有些许误差,也能把工件中心保持在同一位置。适用于5轴加工中心。
设有2种类夹口


不仅有夹持效果显著的锯齿形夹口,还有通过两面拘束、强力夹紧的燕尾形夹口。可以通过用途来选择相应的夹口。
实现Max.夹紧力20kN

高刚性和20kN的强大夹紧力结合。只要夹紧少量余料,就能强力固定工件,可以节省材料的使用量。
(夹紧余料量为,锯齿形夹口:3.5mm、燕尾形夹口:3mm)
能完全收入机床床面内的袖珍型尺寸

袖珍型尺寸,可以收入小型圆形工作台台面内。此外,还对应不同工作台尺寸,有两种尺寸(全长:130mm、全长:170mm)可供选择。
