应用实例/工夹具标准件
以实际引入IMAO产品的客户的使用情况,简单易懂地阐述了夹具的使用示例及使用方法!

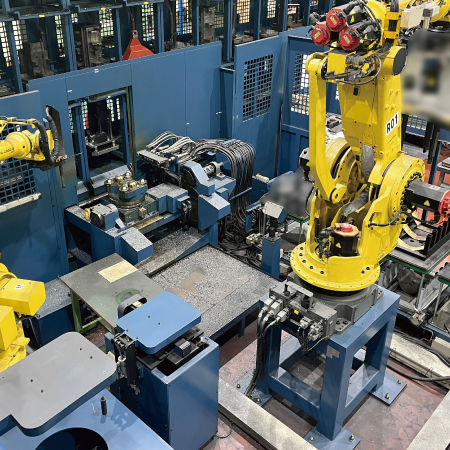

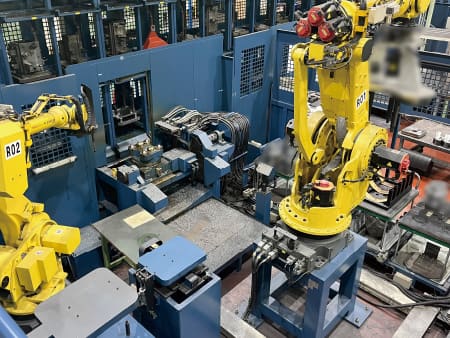

机器人用夹具
![](/cn/photo/ex_whs_nutrunnerclamp.jpg)
[客户信息]
[客户的心声]
通过机器人队工件&工装进行装拆,可以实现夜间持续加工,从而大幅度提高产能。
[应用产品]
圆柱型下拉式夹具
![](/photo/casestudy-cp150.jpg)
[客户信息]
[客户的心声]
工件夹紧与定位一体化,并且还能实现5面同时加工,不仅大幅度缩短了准备时间还能进一步缩短人工时间,从而提高生产效率!
[应用产品]
![](/files/cn/photo/cp150.jpg)

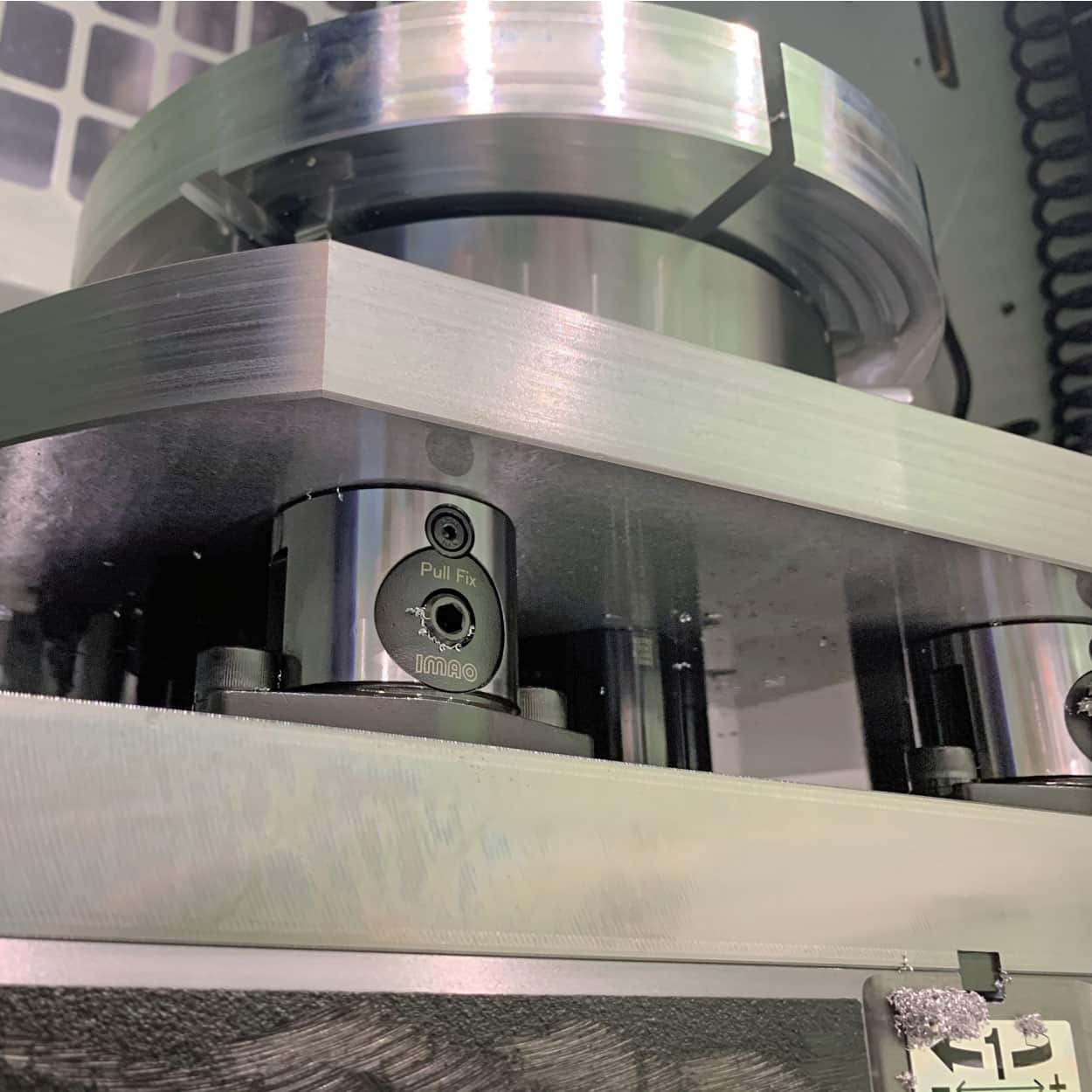

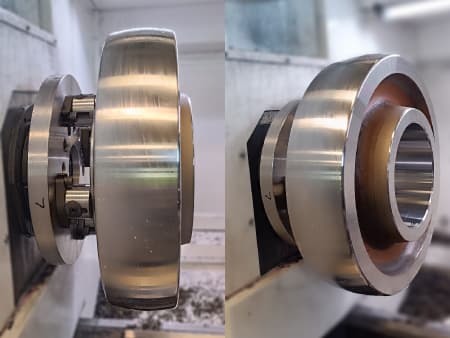

![](/cn/photo/ex_whs_pullfix.jpg)
[客户信息]
[客户的心声]
立式、卧式及5轴加工中心皆可应用。并且实现与其他加工设备的夹具通用化。让其他产线停产设备也能加入生产,提高加工产品的货期。
[应用产品]
![](/files/cn/photo/cp150.jpg)

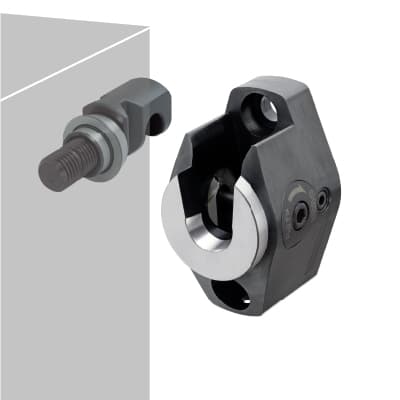

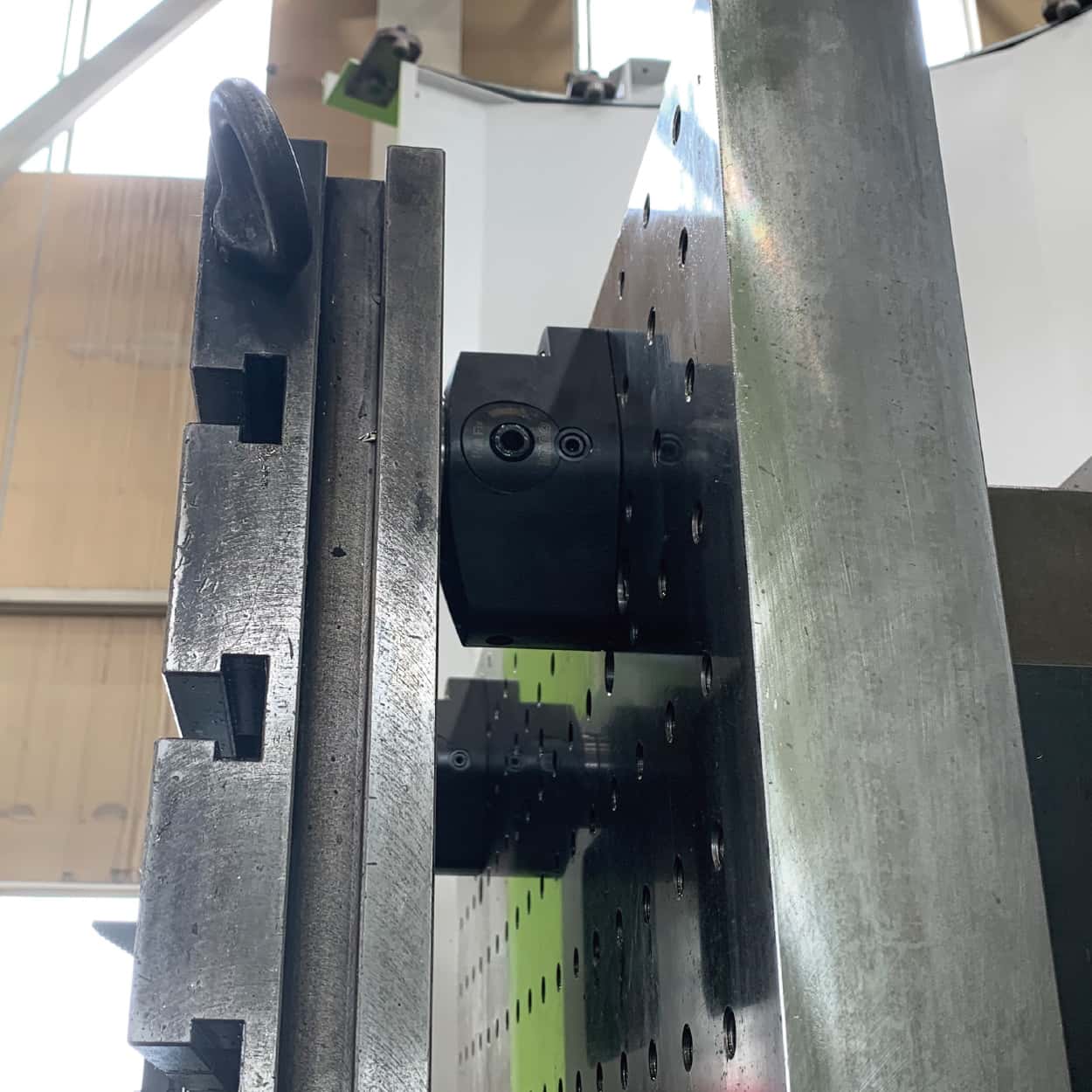

圆柱型下拉式夹具(卧式加工中心用)
![](/cn/photo/ex_whs_pullfix-hooktype.jpg)
[客户信息]
[客户的心声]
卧式加工中心的托盘交换时间趋近于零。不仅如此,还能轻松达成客户所要求的加工精度。
[应用产品]
![](/cn/photo/ex_whs_pullfix-hooktype2.jpg)

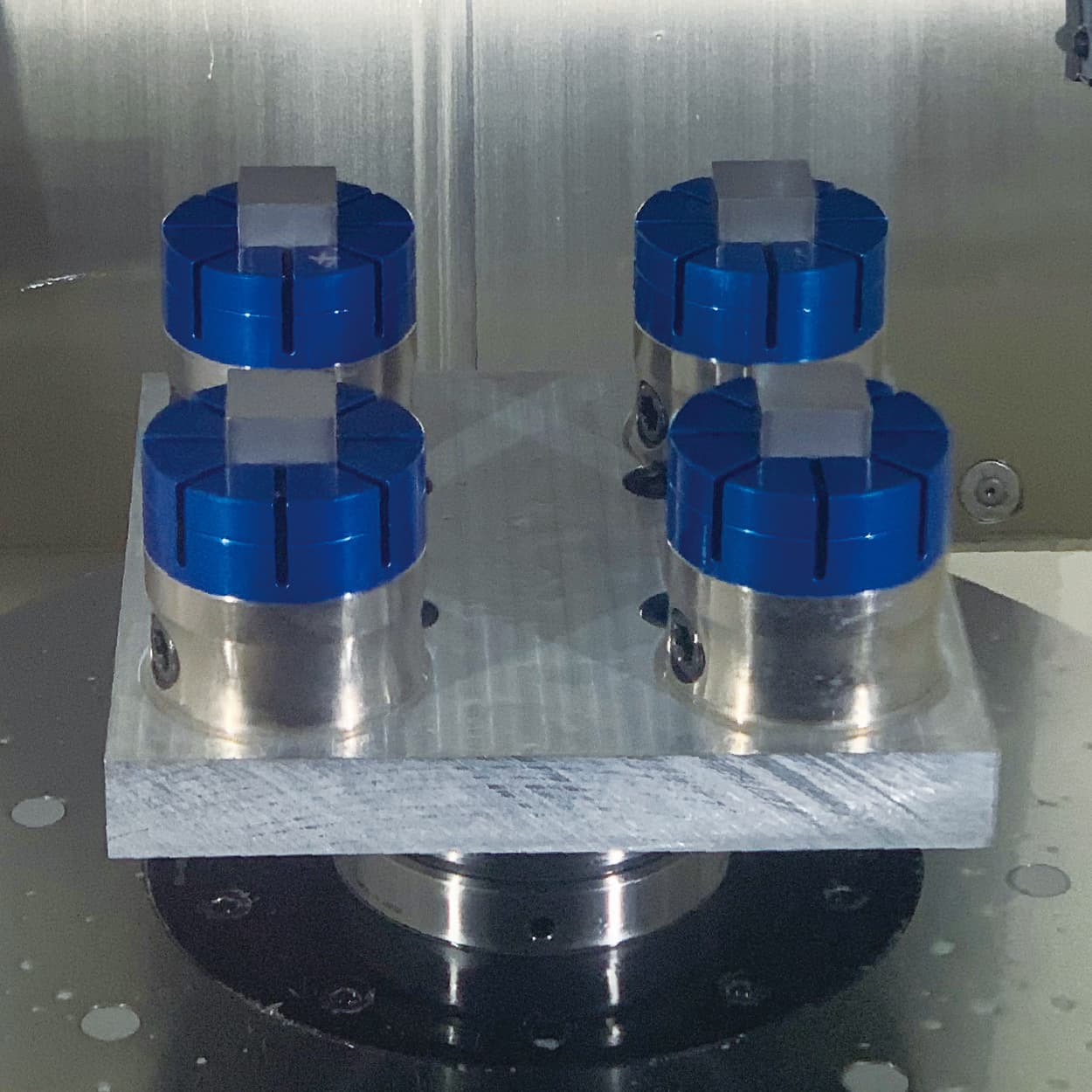

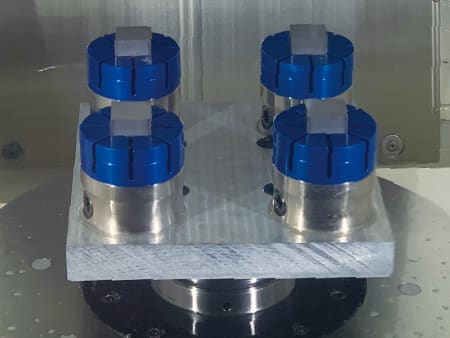

形状固定夹具
![](/cn/photo/ex_whs_formclamp.jpg)
[客户信息]
[客户的心声]
作为多工位同步装夹夹具使用。增加单枚托盘的加工时长,并且可以充分利用夜间时间进行加工。
[应用产品]
![](/files/cn/photo/cp125.jpg)

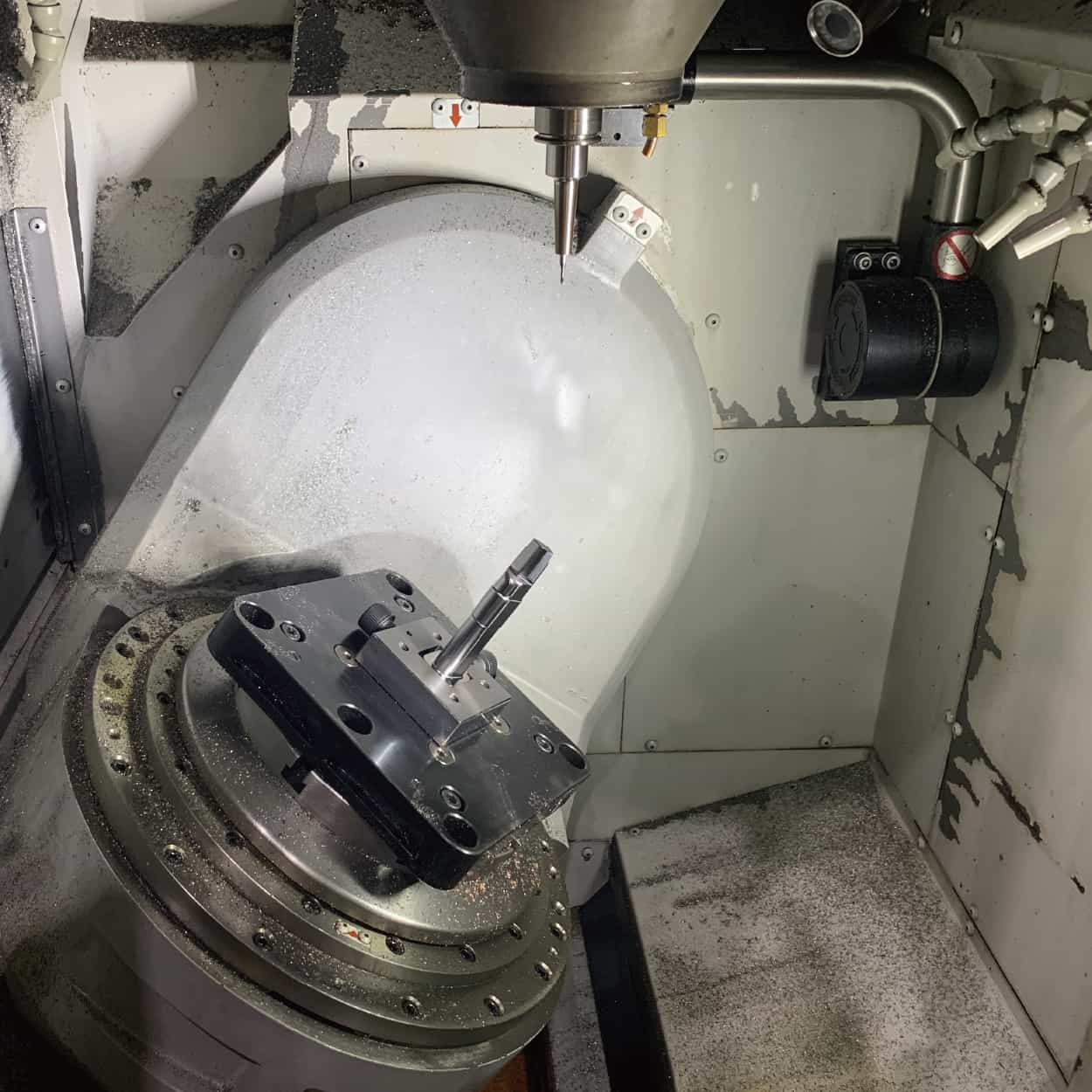

柔性定位基座
![](/cn/photo/ex_whs_flex-zero-base.jpg)
[客户信息]
[客户的心声]
工装交换时间缩短至30秒。并且体型小巧,在小型工作台上也能安装使用。
[应用产品]
![](/files/cn/photo/cp180.jpg)

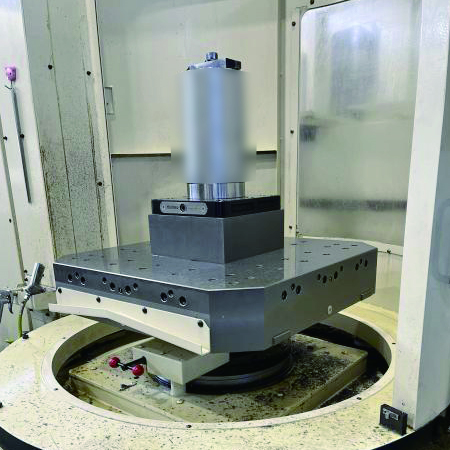

![](/cn/photo/ex_whs_flex-zero-base2.jpg)
[客户信息]
[客户的心声]
实现自动化定芯作业,仅停机5分钟左右就能完成。大幅度提高机床的运转效率及实现节省劳动力。
[应用产品]
![](/files/cn/photo/cp180.jpg)

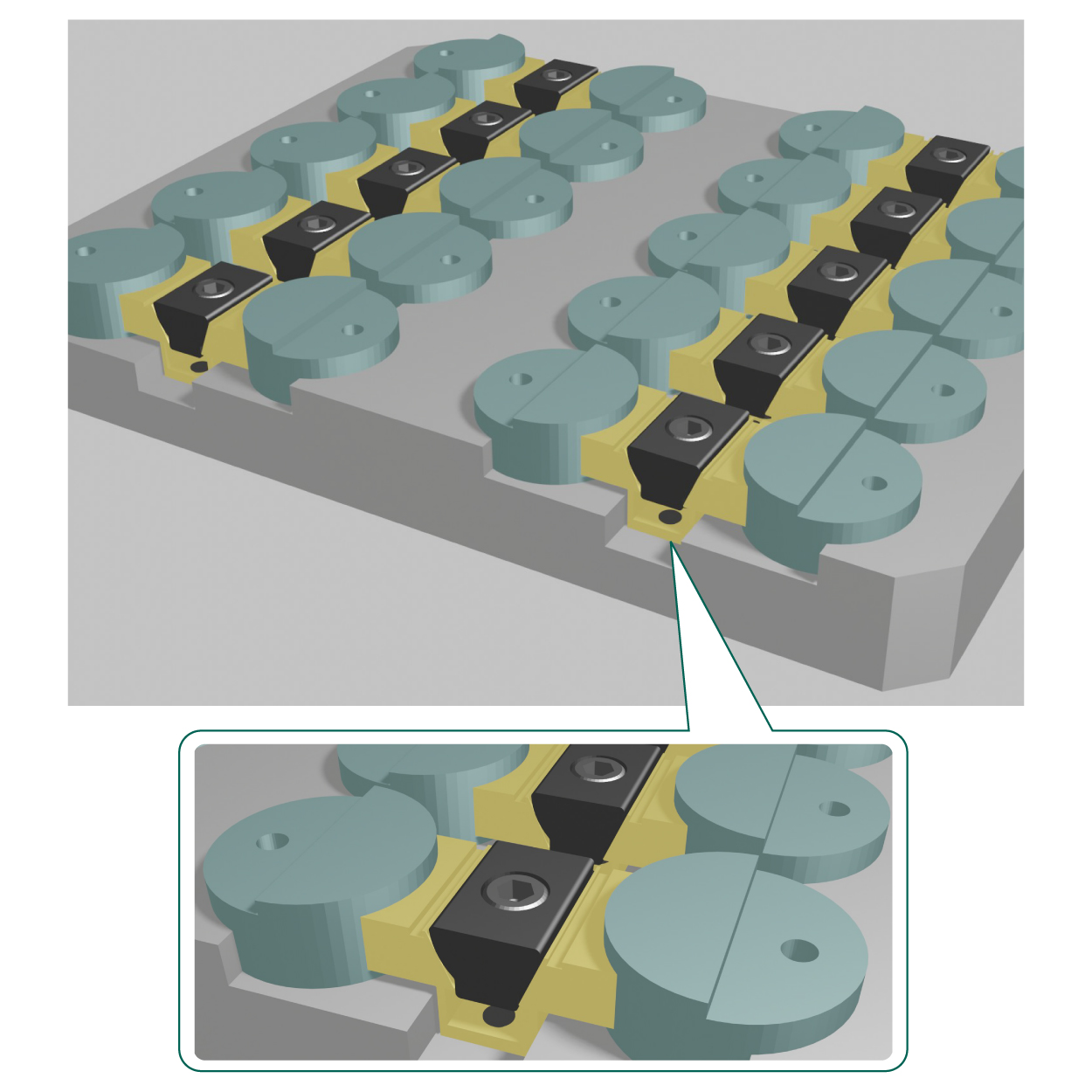

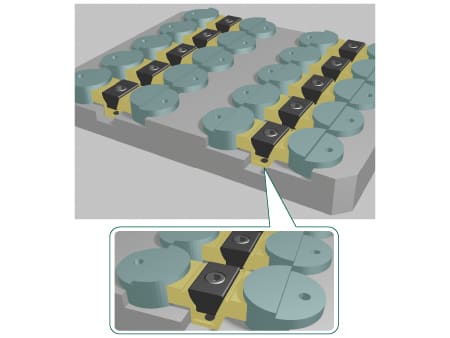

MBDES (自行加工式双面固定夹具)
![](/cn/photo/ex_whs_mbdes.jpg)
[客户信息]
[客户的心声]
按照工件的形状自行加工双面固定夹具的夹口,使其能够从侧面切实夹紧圆形工件。
并且由于1个夹紧器同时固定2个工件,使得在有限的空间内能够夹紧许多个工件。
[应用产品]
![](/files/cn/photo/mbdes.jpg)

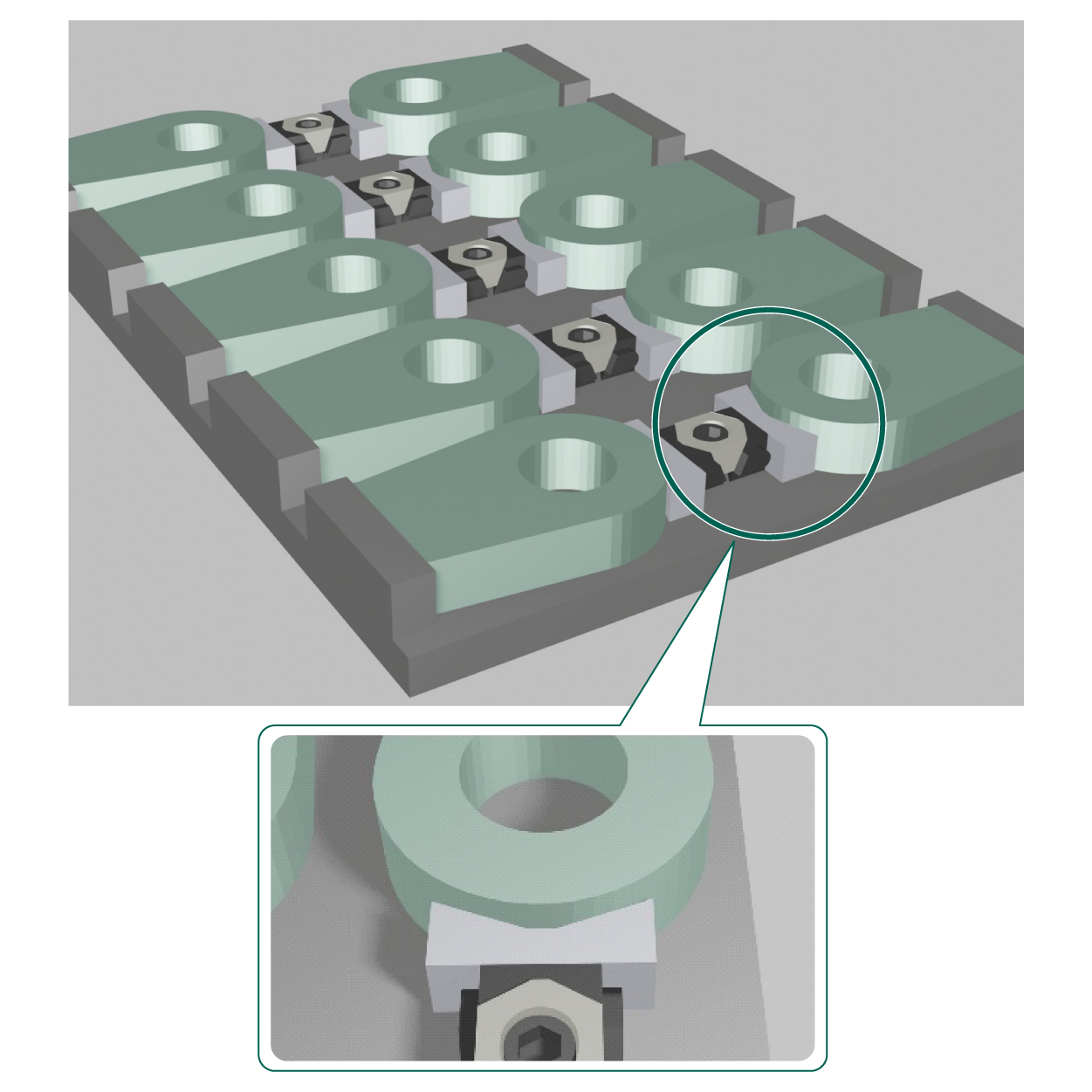

OK夹钳 (螺丝孔型)
![](/cn/photo/ex_whs_okv-1.jpg)
[客户信息]
[客户的心声]
通过在OK夹钳的夹口上安装V型衬垫,使其能够夹紧工件的R面。
以及通过左右对称地完成夹紧,使得在狭小的空间内成功安置多个工件。
[应用产品]
![](/files/cn/photo/bk2-tap_dk2-tap_fk2-tap.jpg)
![](/cn/photo/ex_whs_okv-2.jpg)
由于在夹口上设有螺丝孔,因此可以安装适合工件的衬垫。

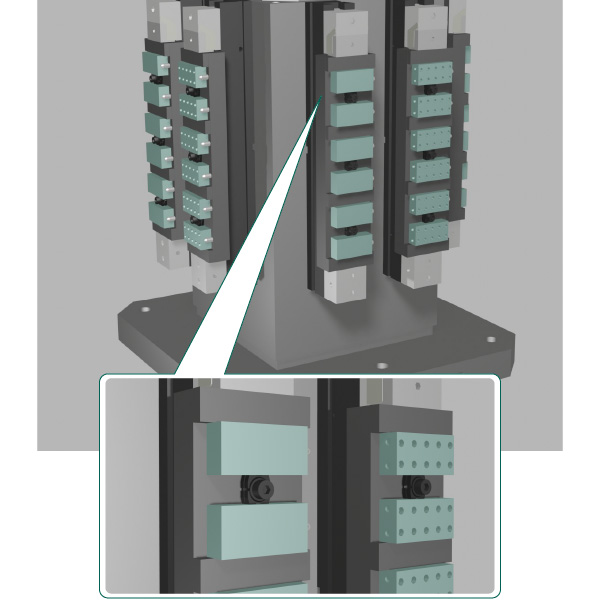

CP132 (双面固定夹具(小型))
![](/cn/photo/ex_whs_cp132-1.jpg)
[客户信息]
[客户的心声]
由于需要进行量产加工,为本来使用虎钳进行夹紧的工件制作了专用于多个同时夹紧的夹具,然后使用虎钳对其进行固定。
此夹紧器可以做到用1个夹紧器固定2个工件,成功地在有限的空间内做到安置多个工件。
[应用产品]
![](/files/cn/photo/cp132.jpg)
![](/cn/photo/ex_whs_cp132-2.png)

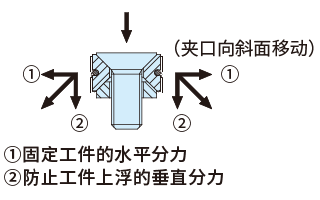

- 采用楔块结构,强力夹紧工件。
- 一次操作可同时夹紧和松开两个工件。

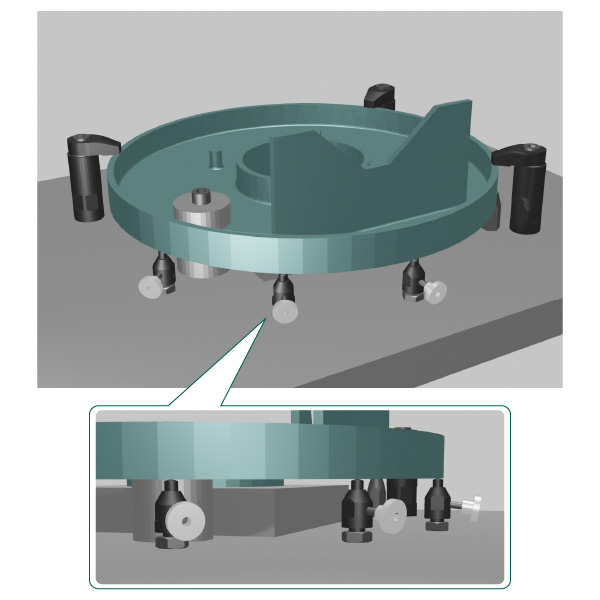

BJ360 (辅助支撑(小型))
![](/cn/photo/ex_whs_bj360-b.jpg)
[客户信息]
[客户的心声]
通过更换成IMAO的辅助支撑后,以往费时的防抖动的作业,现在可以无需工具便可简单地进行了。
[应用产品]
![](/files/cn/photo/bj360.jpg)

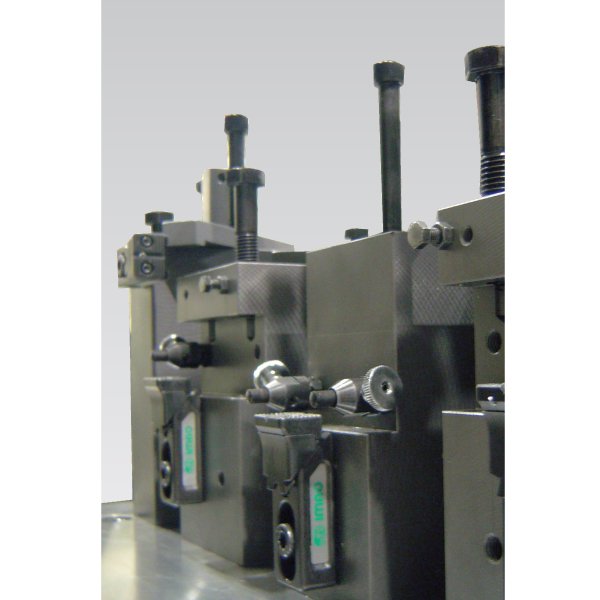

BJ360 (辅助支撑(小型))
![](/cn/photo/ex_whs_bj360-a.jpg)
[客户信息]
[客户的心声]
不需要调节操作,大幅缩短了准备工序的时间。
以此为契机,现在正在使用各种类型的辅助支撑。
[应用产品]
![](/files/cn/photo/bj360.jpg)

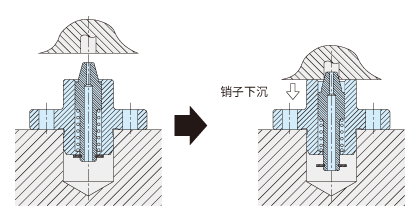

CP710 (定位圆锥销(弹簧式))
![](/photo/ex_whs_cp710-1.jpg)
[客户信息]
[客户的心声]
通过使用了铸出孔进行的销定位,使得形状不稳定的铝压铸件能够精确定位了。
[应用产品]

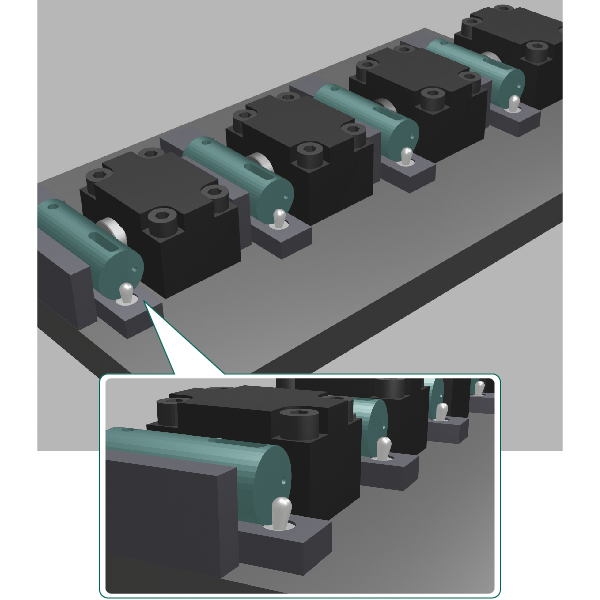

BJ765 (弹簧定位销)
![](/cn/photo/ex_whs_bj765-1.jpg)
[客户信息]
[客户的心声]
解决了使用液压进行同时夹紧时的工件的定位偏差,使得形状不稳定的工件的准备工序变得简单了。
[应用产品]

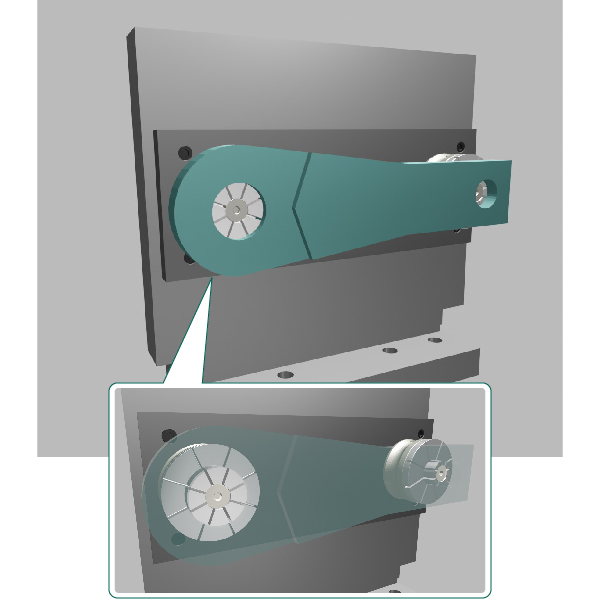

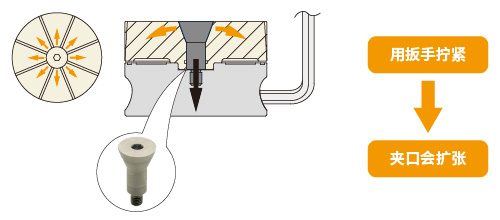

CP125、CP127 (形状固定夹具)
![](/cn/photo/ex_whs_cp125-1.jpg)
[客户信息]
[客户的心声]
以往难以用夹钳或侧面固定夹具夹紧的工件,通过夹紧孔的内径从而让操作变得更为简便。
[应用产品]

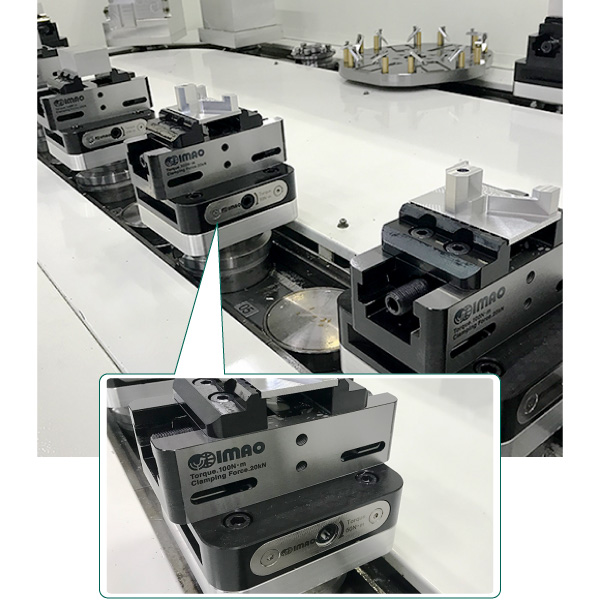

CP170-N (对心夹钳),CP180 (柔性定位基座)
![](/cn/photo/ex_whs_cp170-n_cp180.jpg)
[客户信息]
[客户的心声]
由于不存在夹具和工具的干涉,使得多个方向的加工成为可能。
十足的夹紧力也可以安心使得夜间进行无人连续加工。
[应用产品]

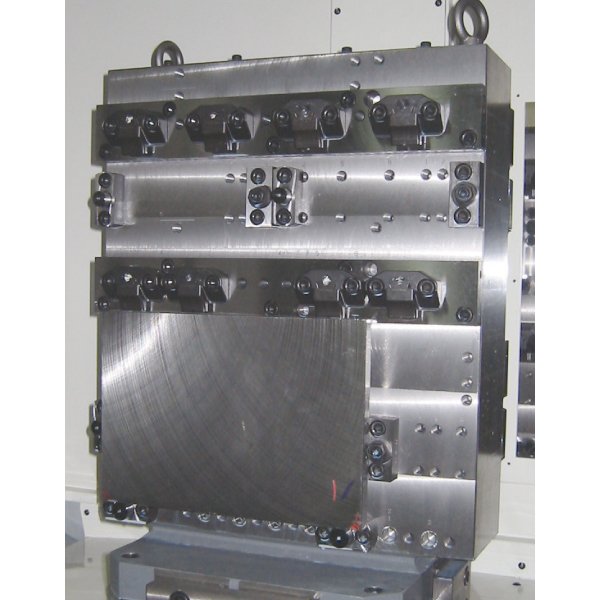

CP104 (尖型侧面固定夹具)
![](/cn/photo/ex-whs-cp104.jpg)
工装中的夹紧皆为CP104。
[客户信息]
[客户的心声]
可对应各种各样的工件尺寸且可多工位安装。
加工精度也更稳定!
[应用产品]
![](/files/cn/photo/cp104.jpg)

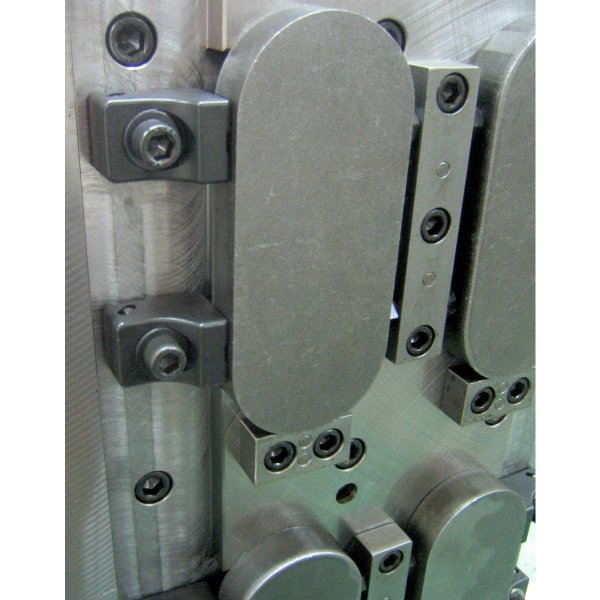

CP107 (侧面固定夹具)
![](/cn/photo/ex-whs-cp107.jpg)
[客户信息]
[客户的心声]
可多工位安装,装拆时间也减少到以前的1/2以下。
夹紧力UP、不良几率DOWN!
[应用产品]
![](/files/cn/photo/cp107.jpg)

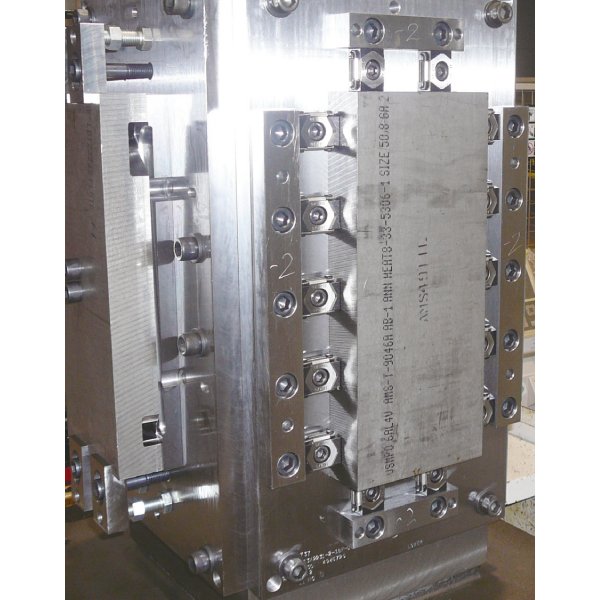

OK夹钳
![](/cn/photo/ex-whs-ok-vise.jpg)
[客户信息]
[客户的心声]
应用前,由于是从工件上方进行夹紧,工件需要准备额外的夹紧余料。应用后,无需夹紧余料,可减少材料的浪费。
[应用产品]
![](/files/cn/photo/bk2-single_dk2-single_fk2-single.jpg)
OK夹钳
※有各种各样的类型。
- 经济型 : AK2,BK2
- 单型 : BK2,DK2,FK2
- 单型 不锈钢制品 : BK2-VT-SS
- 双型 : DK2,FK2
- 自行加工型 : BK2,DK2,FK2
- 螺丝孔型 : BK2,DK2,FK2

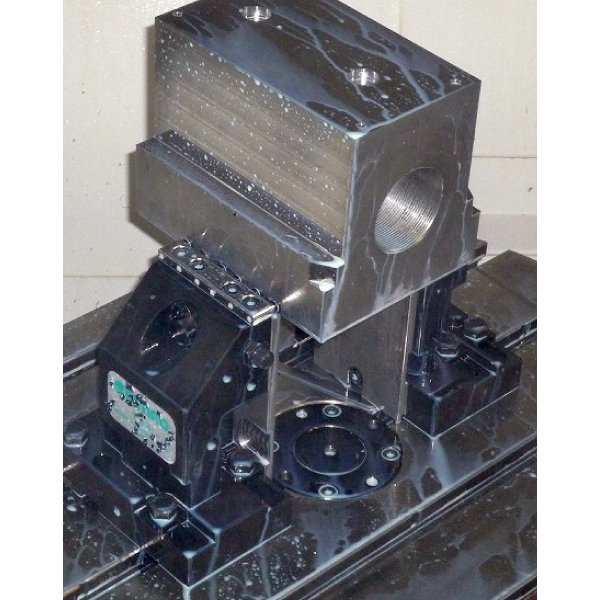

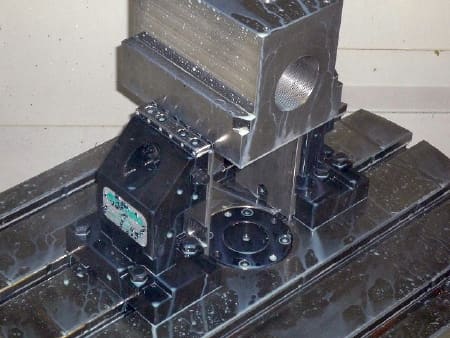

5轴夹紧系统
![](/cn/photo/ex-whs-5ax.jpg)
[客户信息]
[客户的心声]
其它公司的5轴用虎钳夹紧力较小。
但是,本产品的夹紧力非常大很满意。
[应用产品]
![](/files/cn/photo/scs5ax_scs3ax.jpg)

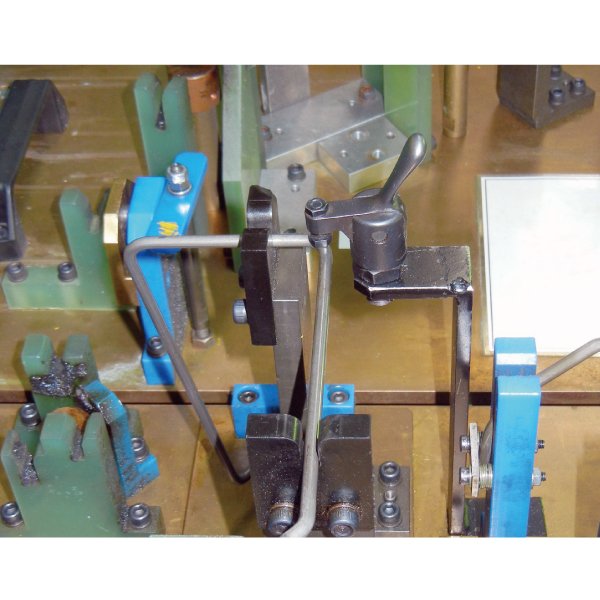

QLSNDM (按扣式夹具(迷你下推式))
![](/cn/photo/ex-whs-qlsndm.jpg)
[客户信息]
[客户的心声]
使用的轴节夹具具有寿命短的问题,2、3个月就要更换或者调整一次。
使用本产品以后,耐久性有了很大的提升,作业性也提高了!
[应用产品]
![](/files/cn/photo/qlsndm.jpg)

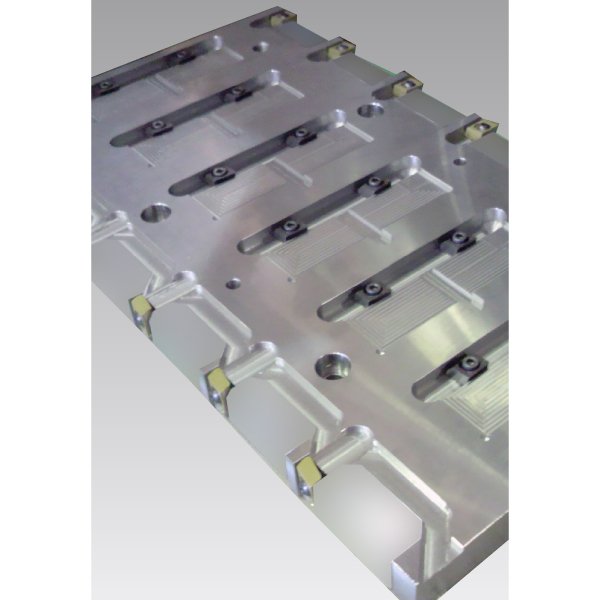

MBSC (入槽式夹具)
![](/cn/photo/ex-whs-mbsc.jpg)
[客户信息]
[客户的心声]
以前使用虎钳一个一个的加工。
使用本产品时,可多工位安装・集成工序・减少素材的夹紧余量。
[应用产品]
![](/files/cn/photo/mbsc_mbssc.jpg)

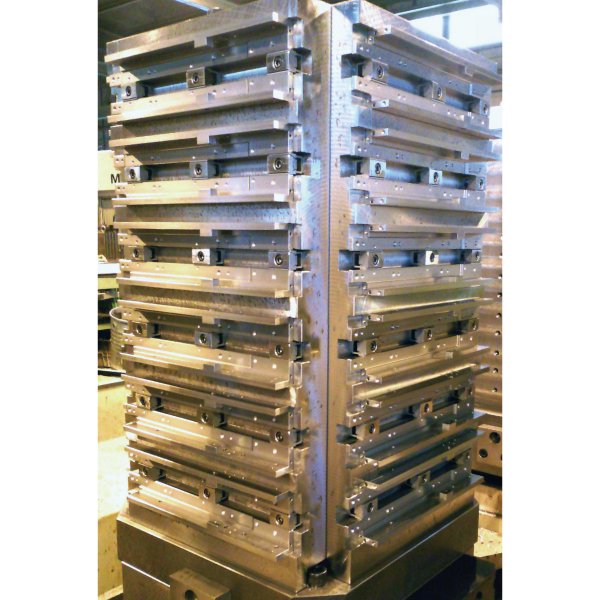

MBDE (双面固定夹具)
![](/cn/photo/ex-whs-mbde.jpg)
[客户信息]
[客户的心声]
成本便宜性价比高,已大量应用!
[应用产品]
![](/files/cn/photo/mbde.jpg)

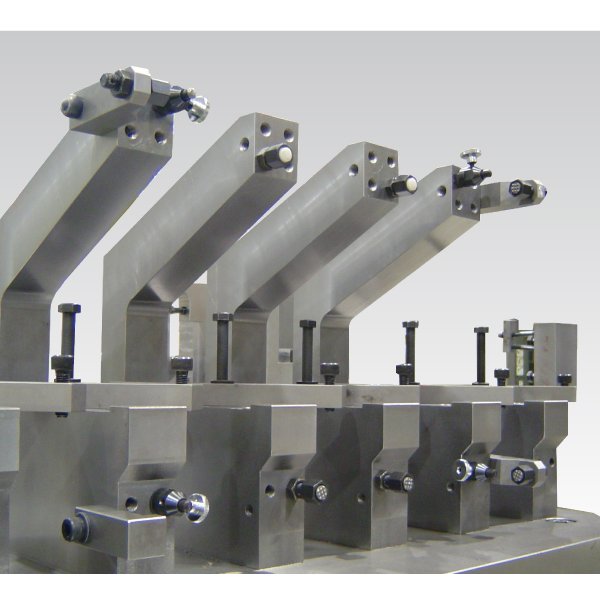

BUH (工件压块)
![](/cn/photo/ex-whs-buh.jpg)
[客户信息]
[客户的心声]
顶端可旋转,可紧密贴合接触面。
另外顶端的形状以及种类非常多。
[应用产品]
![](/files/cn/photo/buh.jpg)

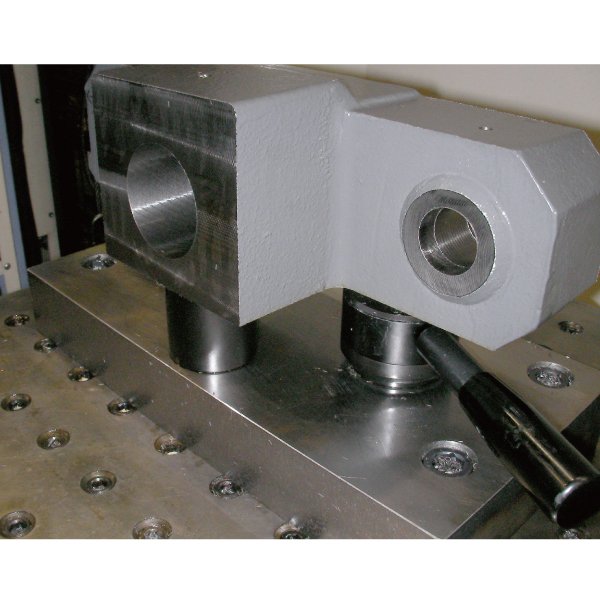

QLPDH (下拉式快捷夹具(强力型))
![](/cn/photo/ex-whs-qlpdh.jpg)
[客户信息]
[客户的心声]
使用本产品,可缩短装拆时间,粗加工・精加工都可以很好的完成。
[应用产品]
![](/files/cn/photo/qlpdh.jpg)

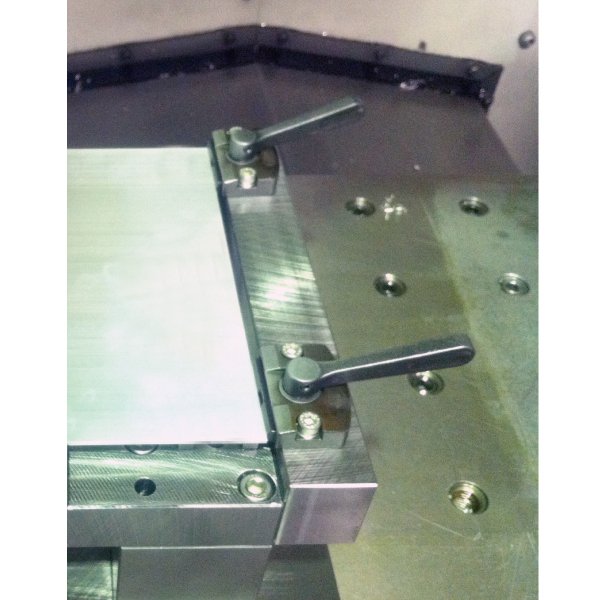

QLSCL (薄型凸轮侧推式快捷夹具(带手柄型))
![](/cn/photo/ex-whs-qlscl.jpg)
[客户信息]
[客户的心声]
无需工具作业性良好,作为板厚3mm的工件加工用夹具完全没有问题。
[应用产品]
![](/files/cn/photo/qlscl-r.jpg)

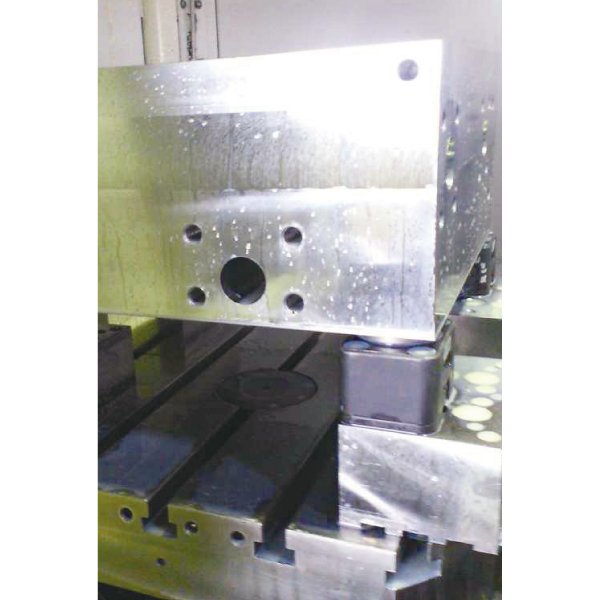

PTPD (机器人用下拉式夹具)
![](/cn/photo/ex-whs-ptpd.jpg)
[客户信息]
[客户的心声]
以前一直使用自己制作的下拉式夹具。
使用本产品后扳手紧固的作业性提高,装拆时间也缩短了。
[应用产品]
![](/files/cn/photo/ptpd.jpg)

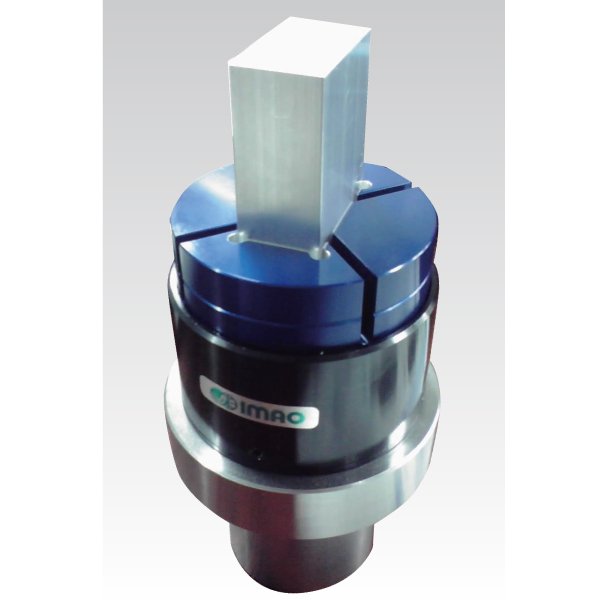

CP120 (外形固定夹具)
![](/cn/photo/ex-whs-cp120.jpg)
[客户信息]
[客户的心声]
以前立式加工中心和专用机械上需要4个工序加工。
使用本产品后一个工序就可以完成全部加工。
[应用产品]
